Driehoek afsluitbare schuifafsluiter

Een driehoekige afsluitbare schuifafsluiter is een gespecialiseerd stroomregelapparaat dat is ontworpen voor veilige isolatie in pijpleidingsystemen. De kernfunctie ervan is het mogelijk maken of volledig blokkeren van de vloeistofstroom door de lineaire beweging van een wigvormige poort, terwijl het geïntegreerde driehoekige vergrendelingsmechanisme ervoor zorgt dat de positie van de klep (open of gesloten) kan worden beveiligd met een hangslot. Dit voorkomt ongeoorloofde of onbedoelde bediening, waardoor kritische systeemveiligheid, gecontroleerde toegang voor onderhoud en nauwkeurig stroombeheer worden gegarandeerd in toepassingen waarbij operationele veiligheid essentieel is, zoals in openbare nutsvoorzieningen, commerciële bouwdiensten en industriële processen.

Producteigenschap en toepassing

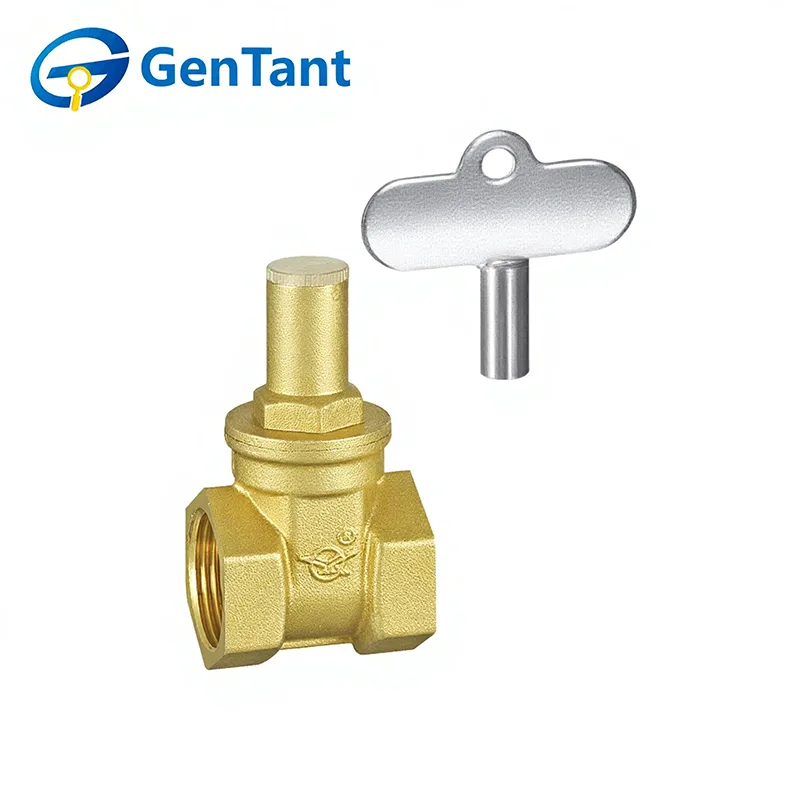

De driehoekige afsluitbare schuifafsluiter is ontworpen voor veilige aan/uit-regeling in watertoevoer- en nutsleidingsystemen. Het beschikt over een duurzaam kleplichaam en een vergrendelingsmechanisme met driehoekige sleutels dat ongeoorloofde bediening en manipulatie voorkomt. Wanneer het volledig open is, biedt het minimale stromingsweerstand en betrouwbare afdichtingsprestaties. Deze klep wordt veel gebruikt in gemeentelijke waternetwerken, gebouwinstallaties, HVAC-systemen en industriële pijpleidingen waar veiligheid, gecontroleerde toegang en betrouwbare isolatie vereist zijn.

Productparameter

Technische specificatie

① Gemaakt van hoogwaardig kopermateriaal met behulp van rode stempel- en warmsmeedprocessen.

② De driehoekige afsluitbare schuifafsluiter werkt met media zoals water, olie en gas.

③ Bedrijfstemperatuur: -10°C ≤ t ≤ 120°C.

④ Maximaal toegestane werkdruk (PN): 16bar.

Draadverbindingstype

DN15 (1/2″), DN20 (3/4″), DN25 (1″), DN32 (1/1/4″), DN40 (1/1/2″), DN50 (2″)

Materiaal samenstelling

Kleplichaam, motorkap, poort: HPb59-1

Afdichtingselement: EPDM

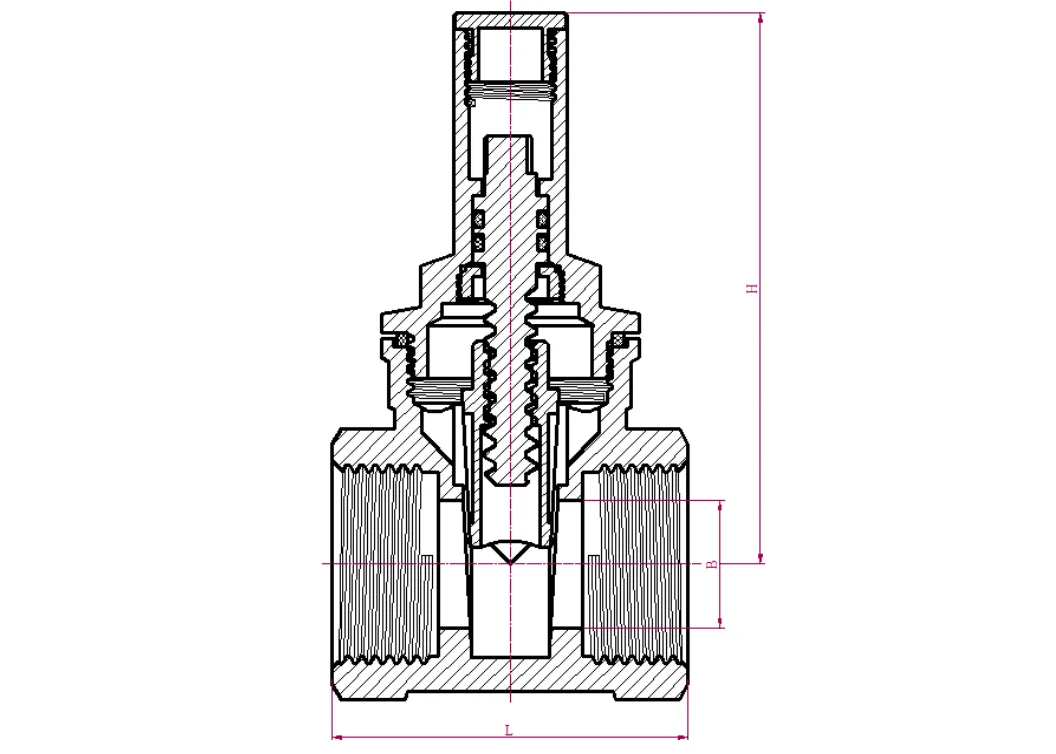

Productdimensie

Installatierichtlijnen

1.1 Zorg er bij schuifafsluiters met schroefdraad voor dat de schuif tijdens de installatie en het vastdraaien in de volledig gesloten positie staat. Afdichtingsmaterialen zoals PTFE-tape moeten schoon en vrij van vuil zijn.

1.2 Zorg er bij het installeren van schuifafsluiters met schroefdraad voor dat de leiding loodrecht op het eindvlak van het klephuis staat. Pak tijdens het vastdraaien alleen het zeshoekige of achthoekige gedeelte aan dezelfde kant als de draad vast; pak niet het tegenoverliggende zeshoekige of achthoekige gedeelte vast. Het installatiekoppel mag niet hoger zijn dan 50 N·m voor DN15 en DN20, en mag niet hoger zijn dan 70 N·m voor DN25 om vervorming van het kleplichaam of een verminderde werking te voorkomen.

1.3 Bij het aansluiten van een schuifafsluiter met schroefdraad op het buisuiteinde kan de binnendraad taps of parallel zijn, maar de buitendraad moet taps toelopende buisdraad zijn. Het niet naleven hiervan kan leiden tot een losse verbinding en lekkage.

1.4 Dit punt herhaalt de eis uit paragraaf 1.3: interne schroefdraden kunnen taps of parallel zijn, terwijl externe schroefdraden taps moeten zijn om lekkage door losse verbindingen te voorkomen.

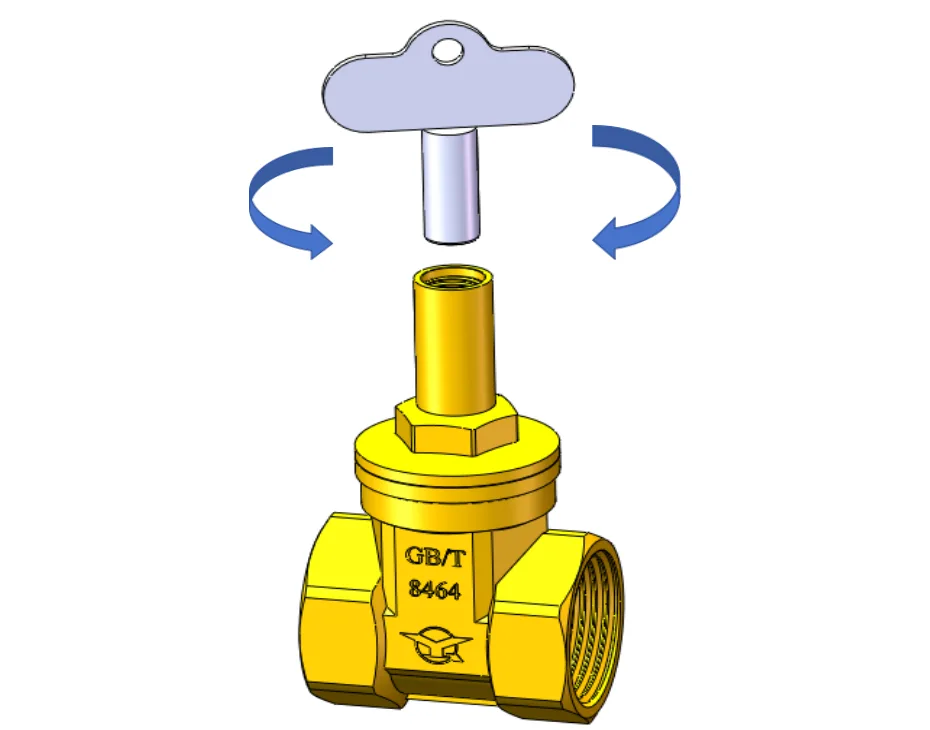

1.5 Om de driehoekige afsluitbare schuifafsluiter te bedienen: draai met de klok mee om te sluiten en tegen de klok in om te openen. Gebruik geen extra gereedschap of overmatige kracht, omdat dit de klepstructuur kan beschadigen.

1.6 Het wordt aanbevolen om de klep alleen in de volledig open of volledig gesloten positie te gebruiken om de levensduur ervan te verlengen. De klep mag niet gedeeltelijk worden geopend voor smoordoeleinden en mag niet als eindklep worden gebruikt.
