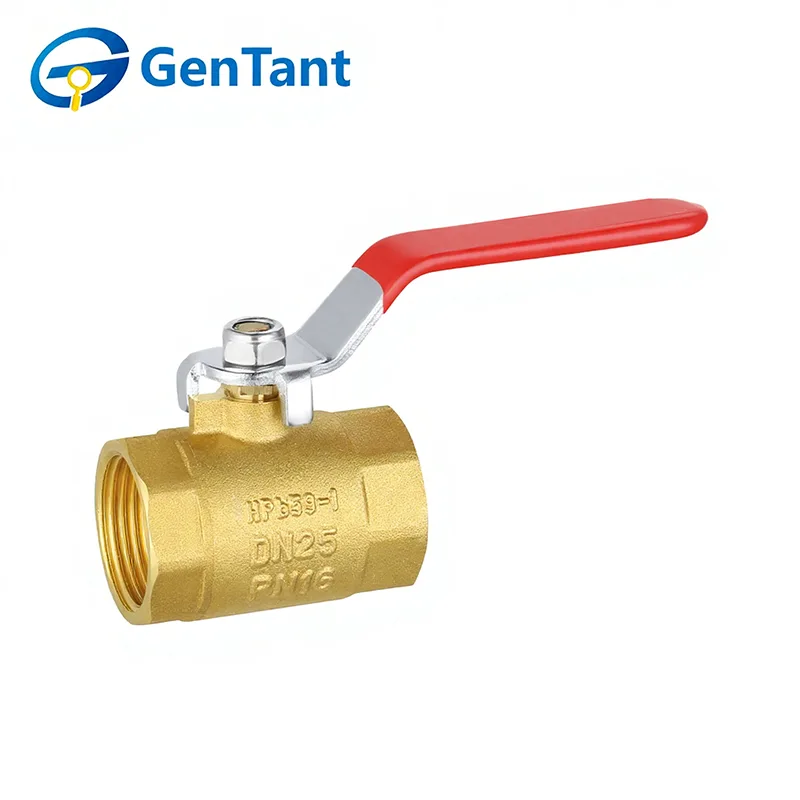

Kogelkraan met binnendraad

Een kogelkraan met binnendraad is een zeer veelzijdig en efficiënt kwartslagafsluiter, ontworpen voor betrouwbare aan/uit-regeling in een breed scala aan vloeistofsystemen. De primaire functie is het starten of stoppen van de stroom door een holle, geperforeerde bal 90 graden in het kleplichaam te draaien. In de open positie is de boring uitgelijnd met de pijpleiding voor een volledige, onbelemmerde stroming met minimale drukval; in gesloten toestand blokkeert de massieve kant van de bal het stromingspad volledig. Het is voorzien van interne (vrouwelijke) schroefdraad bij de poorten en is ontworpen om rechtstreeks aan te sluiten op externe (mannelijke) schroefdraadpijpen of fittingen, waardoor een compacte, robuuste en lekbestendige afdichting wordt geboden, ideaal voor toepassingen die veelvuldig gebruik vereisen.

Producteigenschap en toepassing

Kogelkranen met binnendraad zijn aan beide uiteinden voorzien van interne schroefdraad, waardoor een veilige, directe verbinding met leidingen met mannelijke schroefdraad mogelijk is, zonder extra fittingen. Hun compacte kwartslagontwerp zorgt voor een snelle uitschakeling en betrouwbare, lekvrije prestaties. In de residentiële en commerciële sector zijn ze essentieel voor drinkwaterleidingen, HVAC-systemen en gasleidingen. Door hun installatiegemak zijn ze een topkeuze voor aannemers en onderhoudsreparaties.

Productparameter

Technische specificatie

Nominale druk: 1,6 MPa

Werkmedium: water

Bedrijfstemperatuur: -10°C ≤ T ≤ 80°C

Draad voldoet aan de ISO 228-norm

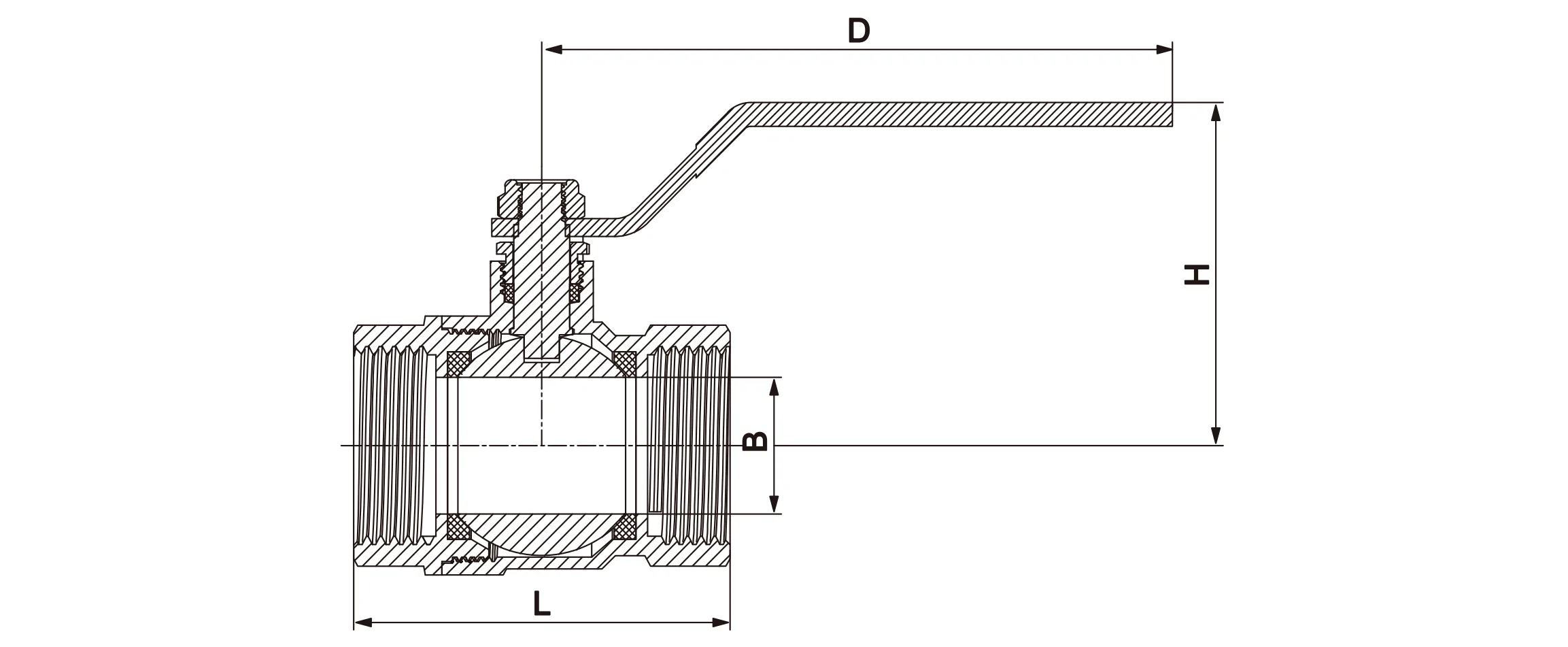

Productdimensie

Producteigenschappen en voordelen

GenTant kogelkranen met binnendraad zijn ontworpen voor snelle afsluiting en betrouwbare stroomactivering.

Premium materiaal: gemaakt van HPb59-1 hoogwaardig messing (National Standard).

Optimale stroming: biedt de laagst mogelijke stromingsweerstand (effectief nul).

Hoge prestaties: bestand tegen hoge drukverschillen tijdens sluiting.

Snelle bediening: Bepaalde modellen hebben openings-/sluitsnelheden van 0,05s tot 0,1s, ideaal voor geautomatiseerde systemen.

Compact ontwerp: lichtgewicht en ruimtebesparend voor eenvoudige integratie in diverse leidingnetwerken.

Installatierichtlijnen

Om prestaties op lange termijn te garanderen en structurele schade te voorkomen, moet de installatie worden uitgevoerd door gekwalificeerde professionals.

Voorbereiding: Zorg ervoor dat het leidingsysteem schoon is. Verwijder de beschermkappen en inspecteer de poorten op vuil.

Uitlijning: Controleer of de verbindingsleidingen perfect uitgelijnd zijn. Overmatige verkeerde uitlijning veroorzaakt installatiespanning die de klep kan beschadigen.

Correct gereedschap: Gebruik een sleutel of pijptang met het juiste koppel op het zeshoekige of achthoekige deel van de klep dat zich het dichtst bij de schroefdraad bevindt die wordt vastgedraaid. Oefen nooit kracht uit op het andere uiteinde, omdat dit het lichaam kan vervormen.

Schroefdraadafdichting: Gebruik alleen PTFE-afdichtmiddel op de schroefdraad van de pijp. Volg de ISO 228-normen voor draadlengte; Draai de draad niet te vast aan, aangezien het "uitzakken" van de schroefdraad de interne afdichtingsoppervlakken kan beschadigen.

Systeemondersteuning: Zorg voor voldoende ondersteuning om te voorkomen dat het leidinggewicht de klep belast.

Controle vóór onderhoud: Controleer of de druk- en temperatuurwaarden overeenkomen met het systeem en laat de klep één keer volledig open/dicht draaien voordat deze in gebruik wordt genomen.

Gebruiksaanwijzing

Functie: Kogelkranen met binnendraad zijn uitsluitend bedoeld voor aan/uit-service. Ze moeten volledig open of volledig gesloten worden gehouden en mogen niet worden gebruikt voor smoring (debietregeling).

Mechanisme: Dit zijn bidirectionele kleppen. De positie van de handgreep geeft de stroomrichting aan.

Preventie van waterslag: Sluit de klep niet te abrupt om "waterslag"-effecten (plotselinge drukstoten) te voorkomen.

Gebruik van handvat: Gebruik uitsluitend het door de fabriek geleverde handvat. Gebruik nooit verlengstukken om de hefboomwerking te vergroten, aangezien overmatig koppel de interne componenten zal beschadigen.

Inspectie & Onderhoud

Algemene verzorging: Regelmatig onderhoud is doorgaans niet nodig, afgezien van incidentele fiets- en stuurpenpakkingcontroles.

Filtratie: Het wordt ten zeerste aanbevolen om een ​​filter bij de systeeminlaat te installeren om de interne afdichting van de klep te beschermen.

Controle op lekkage: Als er een steellek optreedt, draait u de pakkingmoer een kwartslag rechtsom vast. De PTFE-pakking is ontworpen voor compensatie.

Veiligheidswaarschuwing: Probeer nooit een klep opnieuw te verpakken of te demonteren terwijl het systeem onder druk staat. Ontlast altijd eerst de druk.

Geen demontage: We raden af ​​om tweedelige kleppen te demonteren voor vervanging van onderdelen, omdat dit meestal de integriteit van het lichaam en het staartstuk in gevaar brengt.
