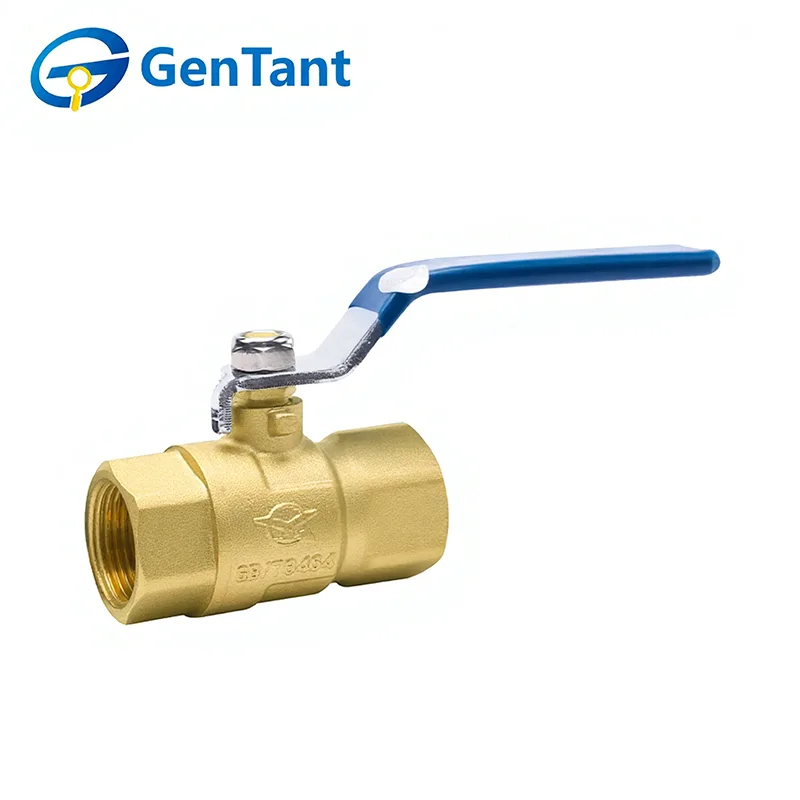

Verlengde kogelkraan met binnendraad

De kogelkraan met verlengde binnendraad is een gespecialiseerde variant die is ontworpen voor toepassingen die gemakkelijker toegang en bediening vereisen in moeilijk bereikbare of geïsoleerde pijpleidingen. De kernfunctie weerspiegelt die van een standaard kogelkraan: het bieden van een betrouwbare, kwartslag aan/uit-regeling van de vloeistofstroom met minimale drukval. Het kenmerkende kenmerk is een verlengde steelconstructie, die de bedieningshendel verder van het kleplichaam plaatst. Hierdoor kan de actuator voorbij leidingisolatie, wandpanelen of andere obstakels uitsteken, waardoor veilige en gemakkelijke handmatige bediening mogelijk is zonder omringende materialen te verwijderen. De klep eindigt met interne (vrouwelijke) schroefdraad voor directe aansluiting op buizen met externe schroefdraad, waardoor een veilige en compacte afdichting wordt geboden in sanitaire, verwarmings- en industriële systemen.

Producteigenschap en toepassing

De kogelkraan met verlengde binnendraad is ontworpen met een langwerpig lichaam om eenvoudige installatie in geïsoleerde leidingsystemen of verzonken muurruimten te vergemakkelijken. Door deze verlenging kan de handgreep vrij werken zonder de dikke isolatielagen te verstoren, die vaak voorkomen in commerciële HVAC- en gekoeldwaternetwerken. Het belangrijkste kenmerk is de diepe interne schroefdraad, die zorgt voor een lekvrije verbinding met een hoog koppel die ideaal is voor zwaar huishoudelijk sanitair en hoogefficiënte bouwprojecten.

Productparameter

Technische specificatie

Nominale druk: 2,0 MPa

Werkmedium: water, olie, niet-corrosieve en niet-ontvlambare gassen

Bedrijfstemperatuur: -10°C ≤ T ≤ 120°C

Draad voldoet aan de ISO 228-norm

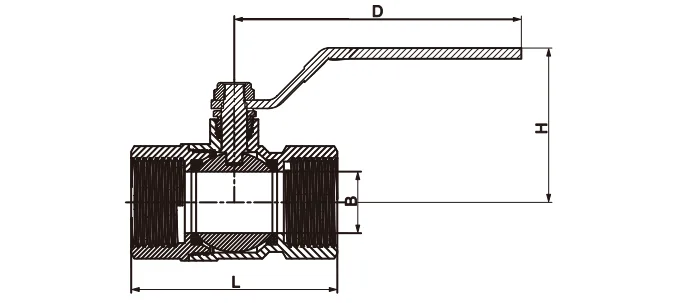

Productdimensie

Producteigenschappen en voordelen

GenTant kogelkranen met verlengde binnendraad zijn ontworpen voor snelle afsluiting en betrouwbare stroomactivering.

Premium materiaal: gemaakt van HPb59-1 hoogwaardig messing (National Standard).

Optimale stroming: biedt de laagst mogelijke stromingsweerstand (effectief nul).

Hoge prestaties: bestand tegen hoge drukverschillen tijdens sluiting.

Snelle bediening: Bepaalde modellen hebben openings-/sluitsnelheden van 0,05s tot 0,1s, ideaal voor geautomatiseerde systemen.

Compact ontwerp: lichtgewicht en ruimtebesparend voor eenvoudige integratie in diverse leidingnetwerken.

Installatierichtlijnen

Om prestaties op lange termijn te garanderen en structurele schade te voorkomen, moet de installatie worden uitgevoerd door gekwalificeerde professionals.

Voorbereiding: Zorg ervoor dat het leidingsysteem schoon is. Verwijder de beschermkappen en inspecteer de poorten op vuil.

Uitlijning: Controleer of de verbindingsleidingen perfect uitgelijnd zijn. Overmatige verkeerde uitlijning veroorzaakt installatiespanning die de klep kan beschadigen.

Correct gereedschap: Gebruik een sleutel of pijptang met het juiste koppel op het zeshoekige of achthoekige deel van de klep dat zich het dichtst bij de schroefdraad bevindt die wordt vastgedraaid. Oefen nooit kracht uit op het andere uiteinde, omdat dit het lichaam kan vervormen.

Schroefdraadafdichting: Gebruik alleen PTFE-afdichtmiddel op de schroefdraad van de pijp. Volg de ISO 228-normen voor draadlengte; Draai de draad niet te vast aan, aangezien het "uitzakken" van de schroefdraad de interne afdichtingsoppervlakken kan beschadigen.

Systeemondersteuning: Zorg voor voldoende ondersteuning om te voorkomen dat het leidinggewicht de klep belast.

Controle vóór onderhoud: Controleer of de druk- en temperatuurwaarden overeenkomen met het systeem en laat de klep één keer volledig open/dicht draaien voordat deze in gebruik wordt genomen.

Gebruiksaanwijzing

Functie: Kogelkranen met verlengde binnendraad zijn alleen bedoeld voor aan/uit-service. Ze moeten volledig open of volledig gesloten worden gehouden en mogen niet worden gebruikt voor smoring (debietregeling).

Mechanisme: Dit zijn bidirectionele kleppen. De positie van de handgreep geeft de stroomrichting aan.

Preventie van waterslag: Sluit de klep niet te abrupt om "waterslag"-effecten (plotselinge drukstoten) te voorkomen.

Gebruik van handvat: Gebruik uitsluitend het door de fabriek geleverde handvat. Gebruik nooit verlengstukken om de hefboomwerking te vergroten, aangezien overmatig koppel de interne componenten zal beschadigen.

Inspectie & Onderhoud

Algemene verzorging: Regelmatig onderhoud is doorgaans niet nodig, afgezien van incidentele fiets- en stuurpenpakkingcontroles.

Filtratie: Het wordt ten zeerste aanbevolen om een ​​filter bij de systeeminlaat te installeren om de interne afdichting van de klep te beschermen.

Controle op lekkage: Als er een steellek optreedt, draait u de pakkingmoer een kwartslag rechtsom vast. De PTFE-pakking is ontworpen voor compensatie.

Veiligheidswaarschuwing: Probeer nooit een klep opnieuw te verpakken of te demonteren terwijl het systeem onder druk staat. Ontlast altijd eerst de druk.

Geen demontage: We raden af ​​om tweedelige kleppen te demonteren voor vervanging van onderdelen, omdat dit meestal de integriteit van het lichaam en het staartstuk in gevaar brengt.
