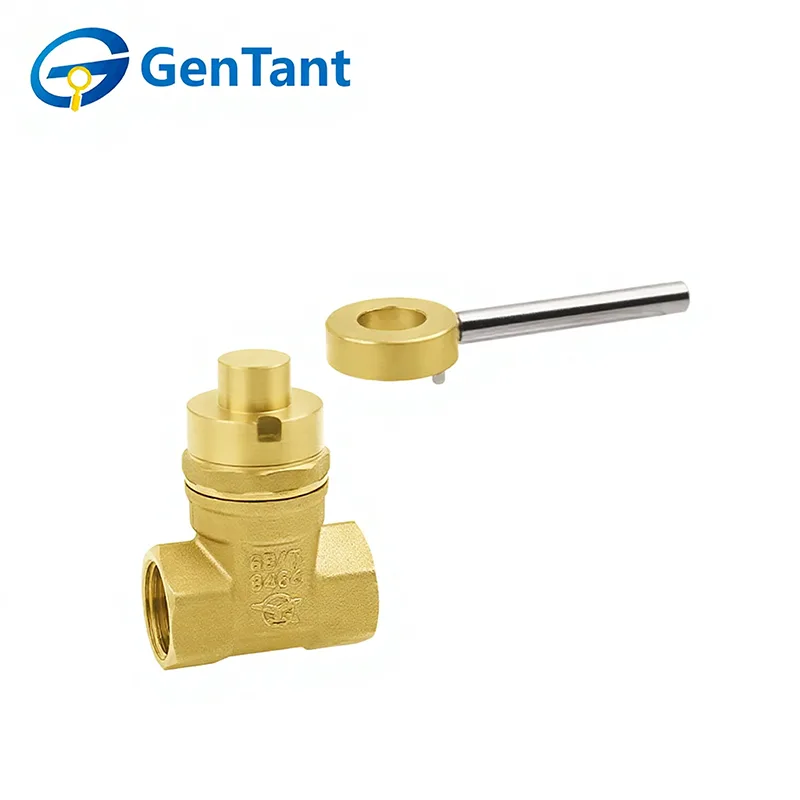

Middelzware afsluitbare schuifafsluiter

Een afsluitbare schuifafsluiter voor middelzwaar gebruik is een robuust debietregelapparaat dat is ontworpen voor betrouwbare aan/uit-service in onder druk staande leidingsystemen. De primaire functie ervan is het bieden van volledige isolatie van de vloeistofstroom (water, olie of gas) door een massieve poort over het stroompad omhoog of omlaag te bewegen. Het bepalende kenmerk is een geïntegreerd vergrendelingsmechanisme, vaak een hangslotvoorziening of een afsluitbare handgreepbehuizing, die de klep in de open of gesloten positie vergrendelt. Dit voorkomt ongeoorloofde of onbedoelde bediening en waarborgt de systeemintegriteit, veiligheid en nauwkeurig stroombeheer. Het is een cruciaal onderdeel voor onderhoud, veiligheidsprotocollen en gecontroleerde toegang in verschillende installaties.

Producteigenschap en toepassing

De middelzware afsluitbare schuifafsluiter is ontworpen voor betrouwbare aan/uit-regeling in water- en algemene vloeistofsystemen. Het beschikt over een robuuste behuizing, een soepele poortbediening en een afsluitbaar handwiel dat ongeoorloofde bediening voorkomt en de veiligheid garandeert. Met goede afdichtingsprestaties en lage stromingsweerstand wanneer deze volledig open is, wordt het veel gebruikt in watervoorzieningsnetwerken, HVAC-systemen, industriële pijpleidingen en gebouwinstallaties waar gecontroleerde toegang en betrouwbare isolatie vereist zijn.

Productparameter

Technische specificatie

Nominale druk: 1,6 MPa

Werkmedia: water, olie, niet-corrosieve en niet-ontvlambare gassen

Bedrijfstemperatuur: -10°C ≤ T ≤ 120°C

Draad voldoet aan de ISO 228-norm

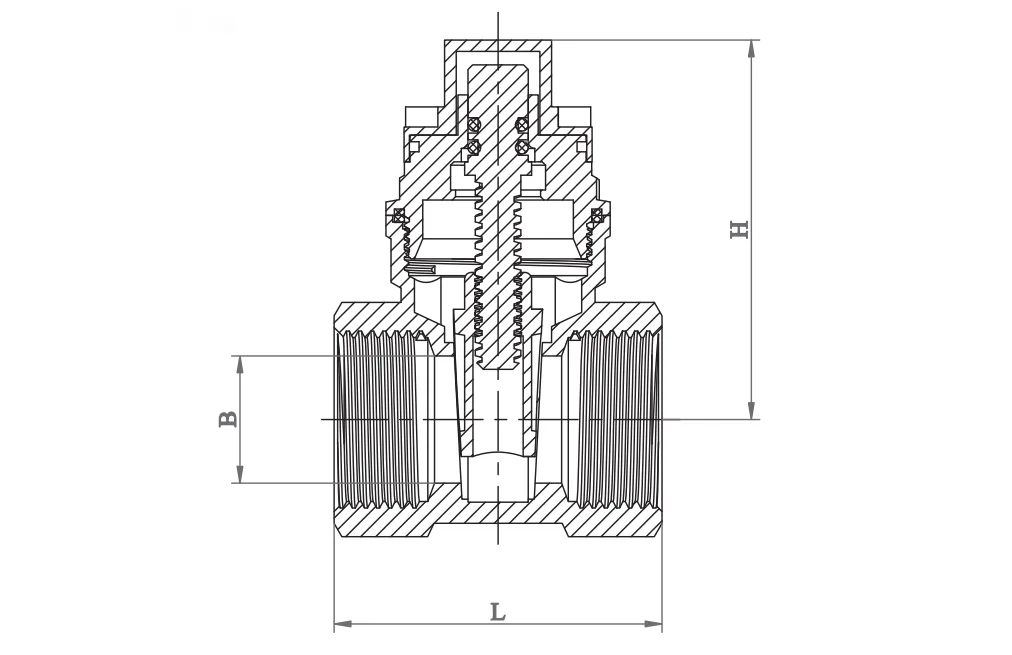

Productdimensie

Installatierichtlijnen

1. Reinig en bereid het leidingsysteem grondig voor voordat u de klep installeert.

2. Verwijder vóór installatie alle beschermende eindkappen en inspecteer de kleppoorten en zittingoppervlakken om er zeker van te zijn dat ze schoon zijn.

3. Zorg voor voldoende ondersteuning voor de klep om spanning door de verbindingsleidingen te voorkomen.

4. Bevestig dat de druk- en temperatuurwaarden van de klep geschikt zijn voor de beoogde gebruiksomstandigheden.

5. Voordat u de klep in gebruik neemt, moet u deze volledig van open naar gesloten draaien om een ​​soepele werking te garanderen.

6. Controleer na installatie of de pakkingmoer goed is vastgedraaid.

7. Voor middelzware afsluitbare schuifafsluiters wordt aanbevolen om de spindel verticaal te installeren en de bedieningshendel bovenaan.

Gebruiksaanwijzing

Schuifafsluiters worden handmatig bediend. Draai de hendel tegen de klok in om te openen en met de klok mee om te sluiten.

Inspectie en onderhoud

1. Routinematige inspectie en preventief onderhoud zijn over het algemeen niet vereist, afgezien van incidentele aanpassingen van de spindelpakking en het periodiek wisselen van de klep van open naar gesloten.

2.Als er een pakkinglek optreedt, draait u de pakkingmoer ongeveer een kwartslag met de klok mee (of totdat het lekken stopt) om de afdichtingsdruk op de spindelpakking te verhogen. Pak een klep nooit opnieuw in terwijl deze onder systeemdruk staat.

3. Vervang bij het vervangen van de klepsteel ook het pakkingmateriaal.

Vervangende onderdelen

Onder normale bedrijfsomstandigheden zijn vervangingsonderdelen zelden nodig. Aanbevolen reserveonderdelen voor elk kleptype zijn: handgreep, handgreepmoer, pakking, pakkingbus, pakkingmoer.

Geef bij het bestellen van onderdelen het figuurnummer, de maat, het benodigde onderdeel en de geschatte leeftijd van de klep op.
