Terugslagklep met lange schacht

Een retourklep met lange schacht is een gespecialiseerde terugslagklepvariant die is ontworpen om het terugstromen van vloeistof in hydronische verwarmings- of koelcircuits, zoals vloerverwarmingssystemen of radiatorlussen, te voorkomen. De primaire functie ervan is het garanderen van een unidirectionele stroming, waardoor verwarmd of gekoeld water in de beoogde richting kan circuleren, terwijl het automatisch wordt gesloten om elke tegenstroom te blokkeren die de balans en efficiëntie van het systeem zou kunnen verstoren. Het bepalende ontwerp met "lange schacht" is voorzien van een verlengd kleplichaam, waardoor installatie rechtstreeks in een spruitstukpoort of diepliggend verbindingspunt mogelijk is. Dit zorgt voor een veilige, geïntegreerde pasvorm en vergemakkelijkt de toegang voor onderhoud, waardoor het essentieel is voor het handhaven van de hydraulische scheiding en consistente thermische prestaties in moderne HVAC-systemen.

Producteigenschap en toepassing

Retourkleppen met lange schacht hebben een langwerpig lichaam dat is ontworpen om de retourstroom van vloeistoffen in verzonken of geïsoleerde systemen te vergemakkelijken. Hun belangrijkste kenmerk is het grotere bereik, waardoor een veilige installatie door dikke scheidingswanden mogelijk is, terwijl de instelpoort toegankelijk blijft. Ze worden op grote schaal toegepast in vloerverwarmingsverdelers en thermische zonne-energiecircuits, waar ze de terugkeer van water naar de warmtebron regelen, waardoor een evenwichtige druk en een optimaal thermisch rendement over de hele lus worden gegarandeerd.

Productparameter

Technische specificatie

Nominale druk: 1,6 MPa

Werkmedium: water

Bedrijfstemperatuur: -10°C ≤ T ≤ 100°C

Draad voldoet aan de ISO 228-norm

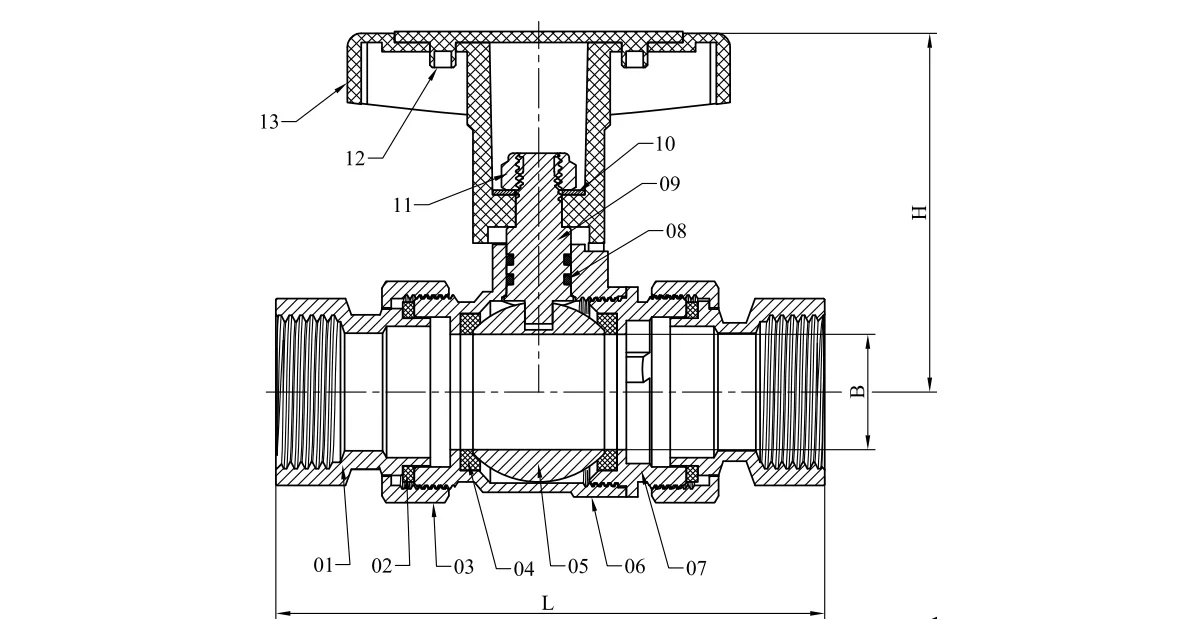

Vrouw-vrouwelijke draad

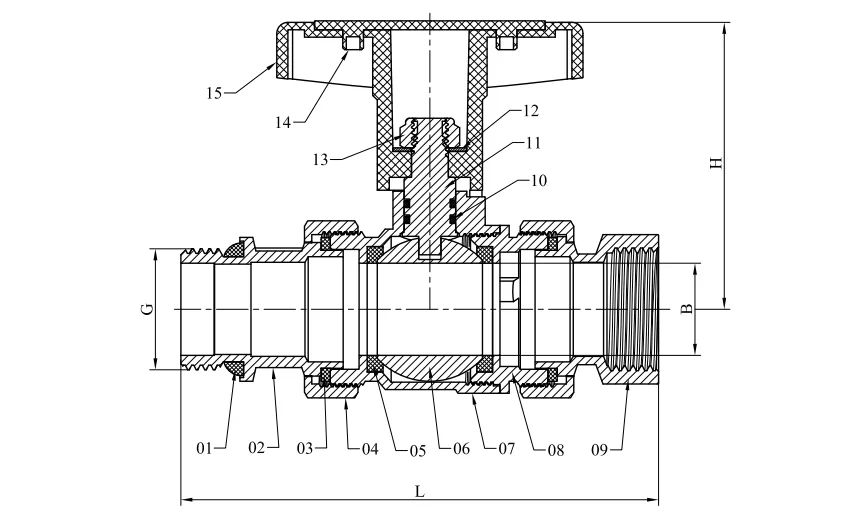

Mannelijke-vrouwelijke draad

Installatierichtlijnen

1. Reinig en bereid het leidingsysteem grondig voor voordat u de klep installeert.

2. Verwijder vóór installatie alle beschermende eindkappen en inspecteer de kleppoorten en zittingoppervlakken om er zeker van te zijn dat ze schoon zijn.

3. Zorg voor voldoende ondersteuning voor de klep om spanning door de verbindingsleidingen te voorkomen.

4. Bevestig dat de druk- en temperatuurwaarden van de klep geschikt zijn voor de beoogde gebruiksomstandigheden.

5. Voordat u de klep in gebruik neemt, moet u deze volledig van open naar gesloten draaien om een ​​soepele werking te garanderen.

6. Controleer na installatie of de pakkingmoer goed is vastgedraaid.

Gebruiksaanwijzing

Terugslagkleppen met lange schacht worden handmatig bediend. Draai de hendel tegen de klok in om te openen en met de klok mee om te sluiten.

Inspectie en onderhoud

1. Routinematige inspectie en preventief onderhoud zijn over het algemeen niet vereist, afgezien van incidentele aanpassingen van de spindelpakking en het periodiek wisselen van de klep van open naar gesloten.

2.Als er een pakkinglek optreedt, draait u de pakkingmoer ongeveer een kwartslag met de klok mee (of totdat het lekken stopt) om de afdichtingsdruk op de spindelpakking te verhogen. Pak een klep nooit opnieuw in terwijl deze onder systeemdruk staat.

3. Vervang bij het vervangen van de klepsteel ook het pakkingmateriaal.
