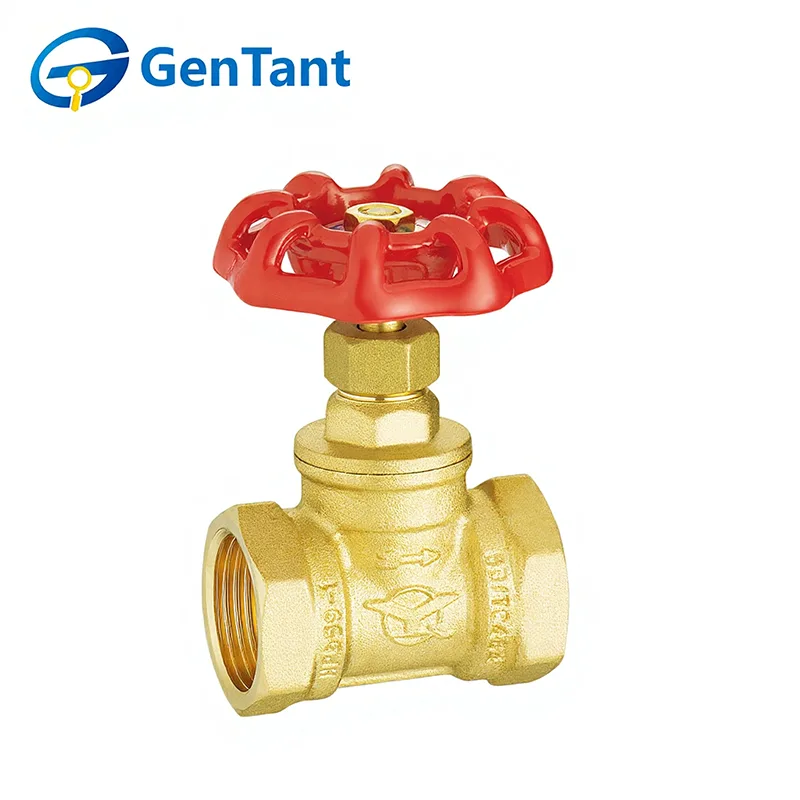

Middelzware bolklep

De Medium-Duty Globe Valve is een fundamenteel debietregelapparaat dat is ontworpen voor betrouwbare throttling, regeling en aan/uit-service in vloeistofsystemen. De functie concentreert zich op het unieke interne ontwerp: vloeistof stroomt in een "S"-pad en wordt bestuurd door een schijf of plug die loodrecht op een stationaire zittingring beweegt. Dit zorgt voor nauwkeurige modulatie van de stroomsnelheid, goede afsluitmogelijkheden en fijne controle over druk en volume. Ontworpen voor robuuste prestaties zonder extreme omstandigheden, is het ideaal voor het balanceren, isoleren en reguleren van water, stoom, olie of gas in commerciële gebouwen, industriële installaties en HVAC-systemen waar frequente aanpassingen of betrouwbare afdichtingen vereist zijn.

Producteigenschap en toepassing

Middelzware bolkleppen zijn ontworpen voor precisie in commerciële HVAC- en huishoudelijke watersystemen. De belangrijkste kenmerken zijn onder meer een robuust bolvormig lichaam en een beweegbare schijf die nauwkeurige smering en betrouwbare afsluiting onder wisselende druk mogelijk maakt. Ze worden op grote schaal toegepast bij het balanceren van verwarmings-/koelingscircuits, het reguleren van ketelvoedingswater en het beheren van stoomleidingen. Hun duurzame ontwerp zorgt voor een stabiele stroomregeling en veiligheid op lange termijn voor de moderne gebouwinfrastructuur.

Productparameter

Technische specificatie

Nominale druk: 1,6 MPa

Werkmedium: water, olie, niet-corrosieve en niet-ontvlambare gassen

Bedrijfstemperatuur: -10°C ≤ T ≤ 120°C

Draad voldoet aan de ISO 228-norm

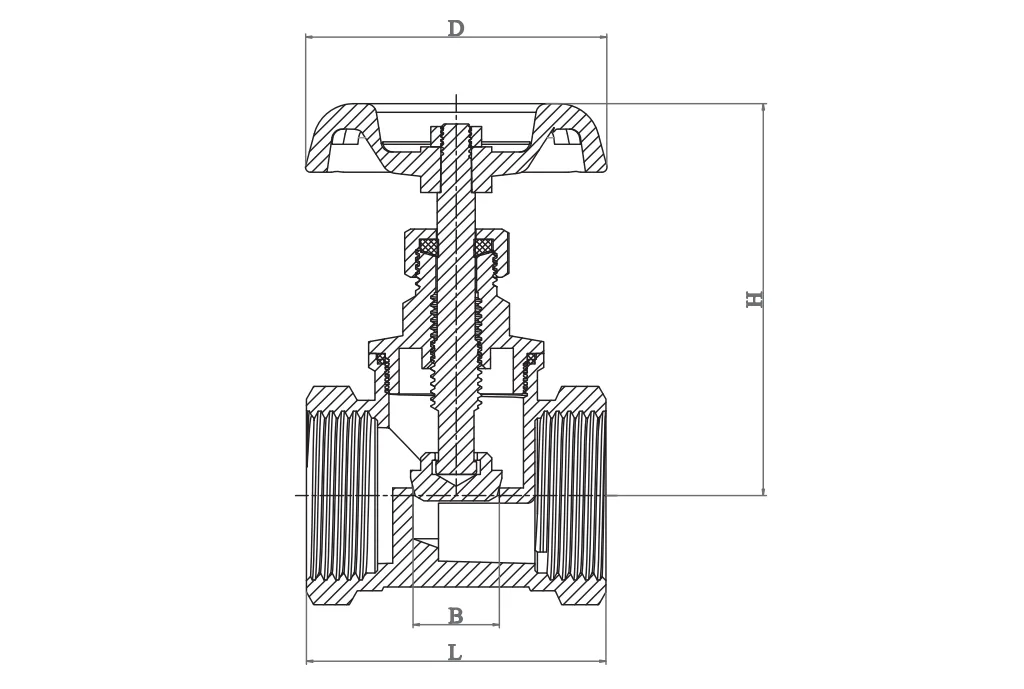

Productdimensie

Installatierichtlijnen

1. Reinig en bereid het leidingsysteem grondig voor voordat u de klep installeert.

2. Verwijder vóór installatie alle beschermende eindkappen en inspecteer de kleppoorten en zittingoppervlakken om er zeker van te zijn dat ze schoon zijn.

3. Zorg voor voldoende ondersteuning voor de klep om spanning door de verbindingsleidingen te voorkomen.

4. Bevestig dat de druk- en temperatuurwaarden van de klep geschikt zijn voor de beoogde gebruiksomstandigheden.

5. Voordat u de klep in gebruik neemt, moet u deze volledig van open naar gesloten draaien om een ​​soepele werking te garanderen.

6. Controleer na installatie of de pakkingmoer goed is vastgedraaid.

7. Voor middelzware klepafsluiters wordt aanbevolen om deze te installeren met de steel verticaal en de bedieningshendel bovenaan.

Gebruiksaanwijzing

Schuif- en klepafsluiters worden handmatig bediend. Draai de hendel tegen de klok in om te openen en met de klok mee om te sluiten.

Inspectie en onderhoud

1. Routinematige inspectie en preventief onderhoud zijn over het algemeen niet vereist, afgezien van incidentele aanpassingen van de spindelpakking en het periodiek wisselen van de klep van open naar gesloten.

2.Als er een pakkinglek optreedt, draait u de pakkingmoer ongeveer een kwartslag met de klok mee (of totdat het lekken stopt) om de afdichtingsdruk op de spindelpakking te verhogen. Verpak een middelzware bolklep nooit opnieuw terwijl deze onder systeemdruk staat.

3. Vervang bij het vervangen van de klepsteel ook het pakkingmateriaal.

Vervangende onderdelen

Onder normale bedrijfsomstandigheden zijn vervangingsonderdelen zelden nodig. Aanbevolen reserveonderdelen voor elk kleptype zijn onder meer:

Klepafsluiters: Handgreep, handgreepmoer, pakking, pakkingbus, pakkingmoer, schijf en zitting.

Geef bij het bestellen van onderdelen het figuurnummer, de maat, het benodigde onderdeel en de geschatte leeftijd van de klep op.
