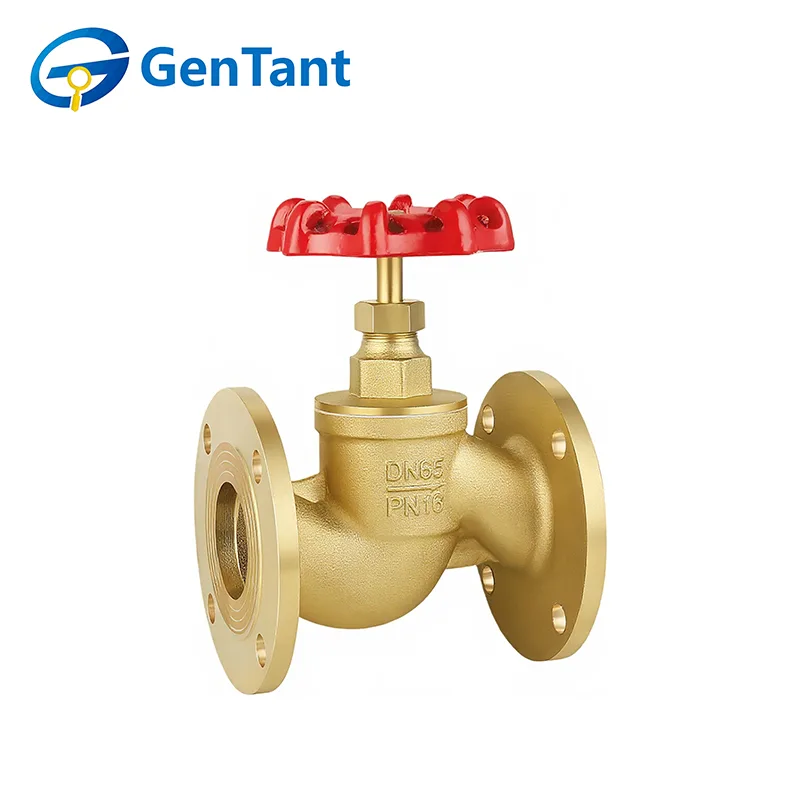

Geflensde bolklep

Een flensbolklep is een robuust industrieel stroomregelapparaat dat zich onderscheidt door zijn geflensde uiteinden, die een veilige, geboute verbinding met pijpleidingflenzen mogelijk maken. De kernfunctie ervan is het bieden van nauwkeurige smoring, regeling en betrouwbare afsluiting van de vloeistofstroom. De klep werkt via een lineair bewegende steel die een schijf of plug loodrecht op een vaste zittingring laat zakken, waardoor een karakteristieke verandering in de stroomrichting ontstaat (vaak een "S" -pad). Dit ontwerp maakt een nauwkeurig afgestemde stroomregeling en positieve afdichting mogelijk. De flensverbinding maakt hem geschikt voor zeer betrouwbare, lekbestendige installaties in midden- tot hogedruksystemen die voorkomen in energieopwekking, chemische processen, olie en gas en grootschalige HVAC-toepassingen.

Producteigenschap en toepassing

De flensbolklep onderscheidt zich door zijn geschroefde eindverbindingen, waardoor een zeer sterke, lekvrije afdichting en eenvoudige installatie in grotere leidingnetwerken wordt gegarandeerd. Het belangrijkste kenmerk is het Z-body-ontwerp, dat uitzonderlijke smoornauwkeurigheid en betrouwbare uitschakeling biedt. In de residentiële en commerciële sector wordt het veel gebruikt voor hoofdwaterleidingen, HVAC-koelsystemen en ketelvoedingswaterregeling, waarbij regelmatig onderhoud en stabiele stroomregeling essentieel zijn.

Productparameter

Technische specificatie

Nominale druk: 1,6 MPa

Werkmedium: water, olie, niet-corrosieve en niet-ontvlambare gassen

Bedrijfstemperatuur: -20°C ≤ T ≤ 150°C

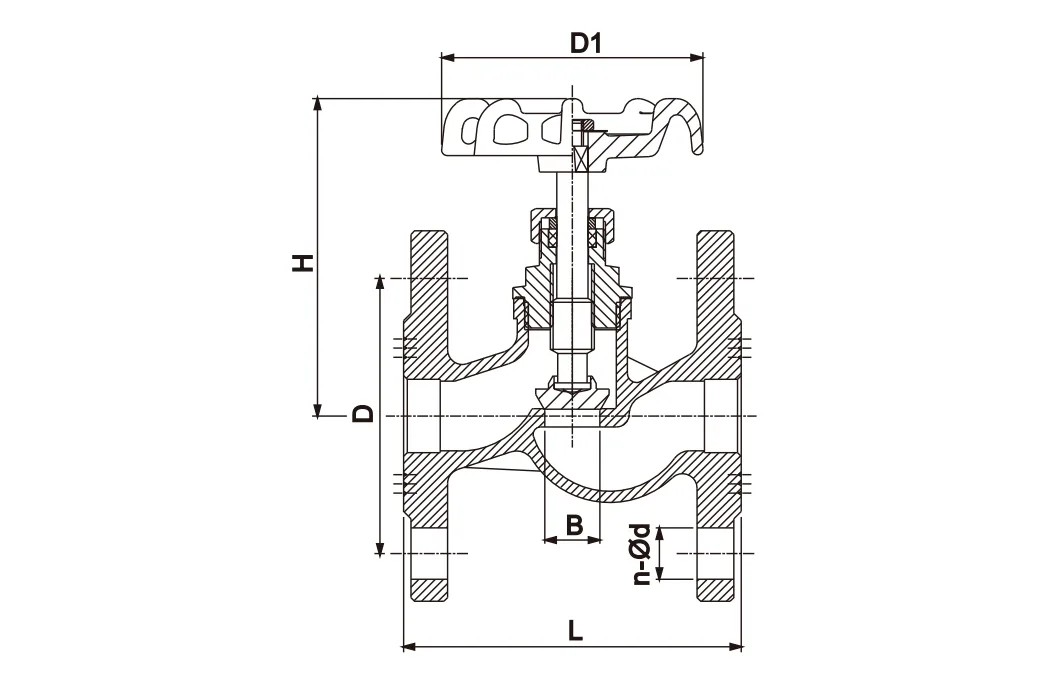

Productdimensie

Installatierichtlijnen

1. Reinig en bereid het leidingsysteem grondig voor voordat u de klep installeert.

2. Verwijder vóór installatie alle beschermende eindkappen en inspecteer de kleppoorten en zittingoppervlakken om er zeker van te zijn dat ze schoon zijn.

3. Zorg voor voldoende ondersteuning voor de klep om spanning door de verbindingsleidingen te voorkomen.

4. Bevestig dat de druk- en temperatuurwaarden van de flensbolklep geschikt zijn voor de beoogde gebruiksomstandigheden.

5. Voordat u de klep in gebruik neemt, moet u deze volledig van open naar gesloten draaien om een ​​soepele werking te garanderen.

6. Controleer na installatie of de pakkingmoer goed is vastgedraaid.

7. Voor schuif- en klepafsluiters wordt aanbevolen om de spindel verticaal te installeren en de bedieningshendel bovenaan.

Gebruiksaanwijzing

1. Poort- en klepafsluiters worden handmatig bediend. Draai de hendel tegen de klok in om te openen en met de klok mee om te sluiten.

Inspectie en onderhoud

2. Routinematige inspectie en preventief onderhoud zijn over het algemeen niet vereist, afgezien van incidentele aanpassingen van de spindelpakking en het periodiek wisselen van de klep van open naar gesloten.

3. Als er een pakkinglek optreedt, draait u de pakkingmoer ongeveer een kwartslag met de klok mee (of totdat het lekken stopt) om de afdichtingsdruk op de spindelpakking te verhogen. Pak een klep nooit opnieuw in terwijl deze onder systeemdruk staat.

4. Vervang bij het vervangen van de klepsteel ook het verpakkingsmateriaal.

Vervangende onderdelen

Onder normale bedrijfsomstandigheden zijn vervangingsonderdelen zelden nodig. Aanbevolen reserveonderdelen voor elk kleptype zijn onder meer:

Klepafsluiters: Handgreep, handgreepmoer, pakking, pakkingbus, pakkingmoer, schijf en zitting.

Geef bij het bestellen van onderdelen het figuurnummer, de maat, het benodigde onderdeel en de geschatte leeftijd van de klep op.
