Y-vormige omschakelklep

Y-vormige omschakelkleppen zijn belangrijke componenten voor stroomregeling die zijn ontworpen om de vloeistof- of gasstroom binnen pijpleidingsystemen te sturen, te splitsen of te combineren. Met een Y-vormige structuur maken deze kleppen een soepele stroomomleiding mogelijk, terwijl turbulentie en drukverlies worden verminderd, waardoor ze geschikt zijn voor industriële verwerking, energiesystemen en toepassingen voor vloeistofdistributie.

Producteigenschap en toepassing

Y-vormige omschakelkleppen hebben een uniek, schuin lichaam dat is ontworpen om een ​​enkele gasbron met minimale turbulentie in twee afzonderlijke aftakleidingen te splitsen. Hun belangrijkste kenmerk is de geïntegreerde stroomomleiding, waardoor er geen extra T-verbindingsfittingen nodig zijn, waardoor potentiële lekpaden worden verminderd. Ze worden veel toegepast bij verbindingen tussen twee apparaten, zoals het splitsen van een hoofdgasleiding voor zowel een oven als een boiler in krappe bijkeukens.

Productparameter

Technische specificatie

Nominale druk: 1,6 MPa

Werkmedium: binnenlands stadsgas, aardgas, vloeibaar petroleumgas (LPG)

Bedrijfstemperatuur: -10°C ≤ T ≤ 80°C

Draad voldoet aan de ISO 228-norm

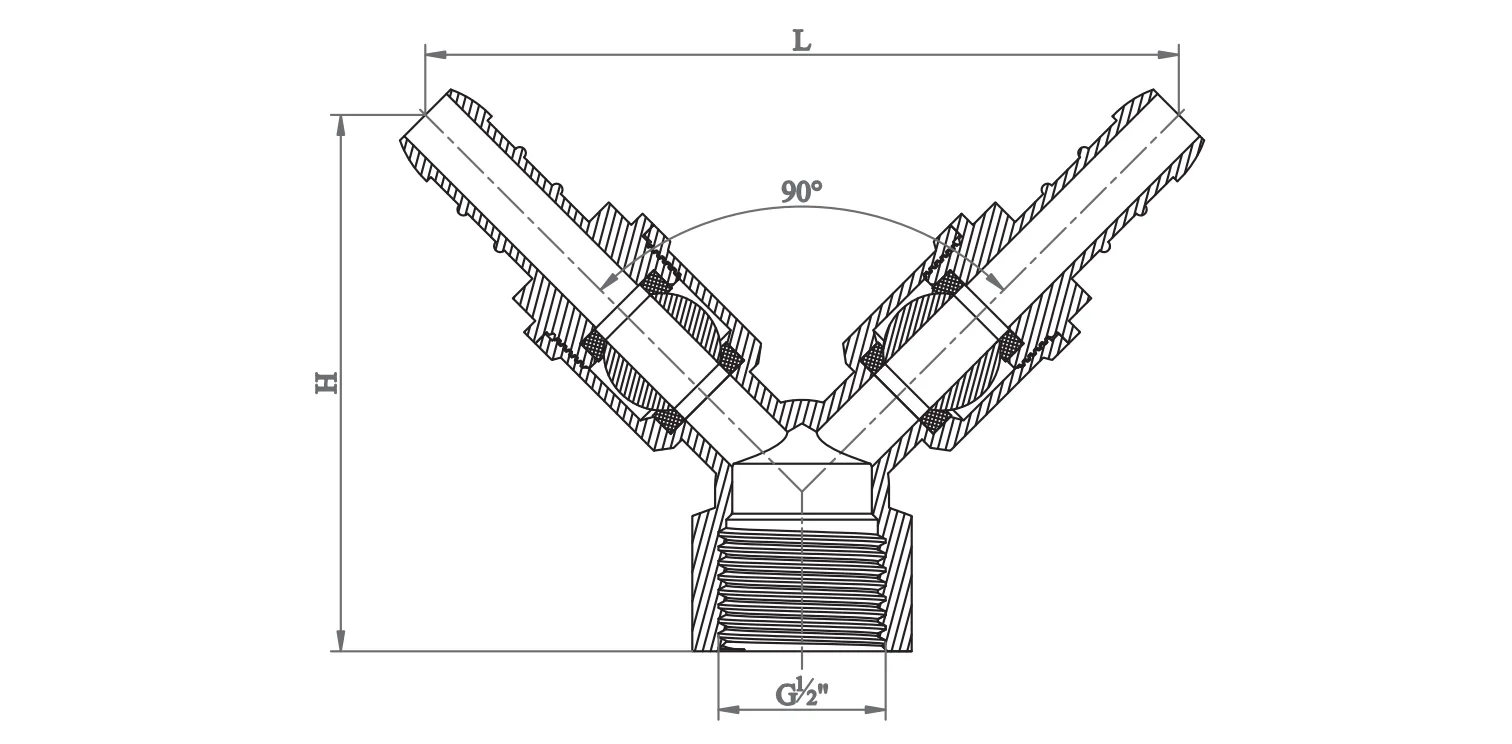

Productdimensie

Installatierichtlijnen

Professionele installatie: Y-vormige omschakelkleppen moeten worden geïnstalleerd door gecertificeerde gastechnici. Zorg ervoor dat de gastoevoer is afgesloten en dat de werkplek goed geventileerd is.

Draadintegriteit: Gebruik alleen PTFE-tape met gasclassificatie (meestal geel) of speciaal pijpdope. Breng alleen afdichtmiddel aan op de mannelijke schroefdraad, zorg ervoor dat er geen overtollig materiaal in het klephuis terechtkomt en de afdichting verhindert.

Koppelbeheer: Gebruik een geschikte sleutel op het klepuiteinde dat zich het dichtst bij de leiding bevindt. Draai de klep niet te vast aan, omdat overmatige kracht het klephuis kan doen barsten of de interne zittingen kan beschadigen, wat tot gevaarlijke lekkages kan leiden.

Lektesten: Gebruik na installatie nooit een vlam om op lekkage te controleren. Breng een gecertificeerde lekdetectieoplossing of zeepsop aan op alle verbindingen; belletjes duiden op een lek dat onmiddellijk moet worden verholpen.

Gebruiksaanwijzing

Functie: Y-vormige omschakelkleppen zijn alleen bedoeld voor aan/uit-service. Ze moeten in de volledig open of volledig gesloten positie blijven. Gedeeltelijke opening kan erosie van de zitting en falen van de afdichting veroorzaken.

Positie van de handgreep: De handgreep dient als visuele indicator. Wanneer de hendel evenwijdig aan de buis staat, is de klep OPEN; wanneer het loodrecht staat, is het GESLOTEN.

Handmatige bediening: Deze kleppen zijn ontworpen voor handmatige bediening. Gebruik geen gereedschap of ‘cheater bars’ om de hendel te draaien. Als een klep moeilijk te bedienen is, moet deze waarschijnlijk worden vervangen.

Inspectie & Onderhoud

Periodieke controles: Inspecteer Y-vormige wisselkleppen minstens twee keer per jaar op tekenen van corrosie, schade aan de handgreep of gasgeuren. Beweeg de klep periodiek (open/dicht) om er zeker van te zijn dat de kogel niet vastloopt.

Geen demontage: Vanwege kritische veiligheidstoleranties mag u niet proberen de interne componenten van een gasklep te demonteren of te repareren. Als de klep lekt of niet afsluit, vervang dan onmiddellijk de hele unit.

Omgeving: Houd het Y-vormige omschakelklepgebied vrij van corrosieve chemicaliën of sterke vochtophopingen, die na verloop van tijd het koperen huis of de spindelafdichtingen kunnen aantasten.

Noodprotocol: In geval van een gaslek dient u onmiddellijk de stroomopwaartse hoofdkraan te sluiten, het gebied te evacueren en contact op te nemen met de hulpdiensten.
