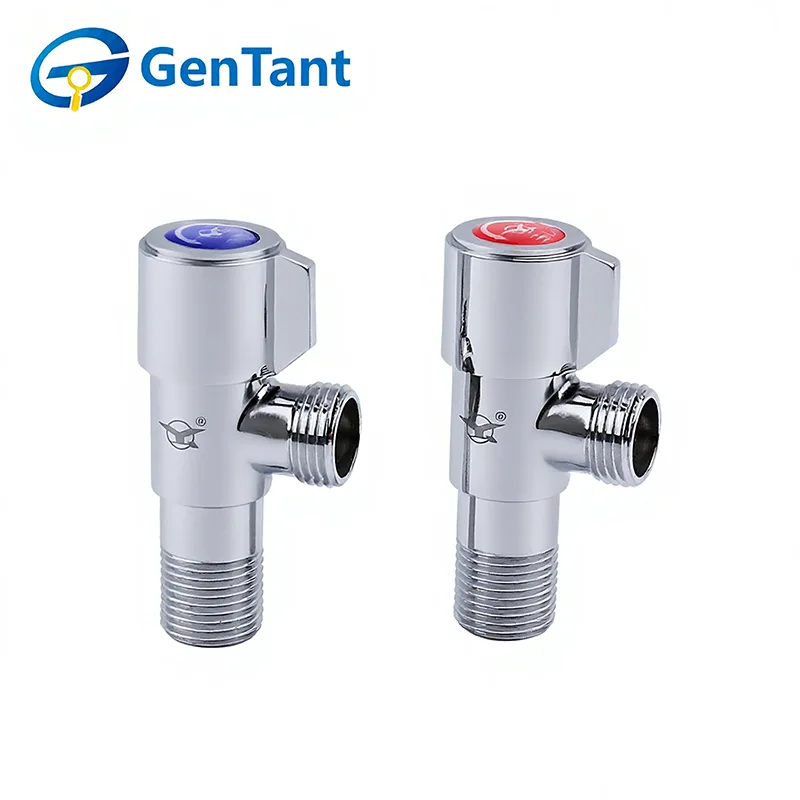

Kwartslag-hoekkraan

Kwartslag-hoekkleppen worden veel gebruikt in vloeistof- en gasregelsystemen om de stroom snel te openen of af te sluiten met een eenvoudige rotatie van 90 graden, wat een snelle respons, betrouwbare afdichting en eenvoudige bediening oplevert. Het schuine ontwerp van de behuizing maakt een efficiënte installatie in beperkte ruimtes mogelijk en helpt de stroomrichting te veranderen met behoud van stabiele prestaties.

Producteigenschap en toepassing

Kwartslag-hoekkleppen zijn voorzien van een kogelgelagerd mechanisme dat een onmiddellijke afsluiting van de stroom mogelijk maakt met een eenvoudige rotatie van 90 graden. Hun belangrijkste kenmerk is de 90 graden-oriëntatie, die verbindingen tussen muurbuizen en flexibele slangen in krappe ruimtes vereenvoudigt. Ze worden veel toegepast in residentiële badkamers en keukens voor toiletten, gootstenen en kranen. Het duurzame koperen huis en de betrouwbare afdichting bieden installateurs een langdurige, lekvrije oplossing.

Productparameter

Technische specificatie

Nominale druk: 1,0 MPa

Werkmedium: Water, niet-corrosieve en niet-brandbare gassen

Bedrijfstemperatuur: -10°C ≤ T ≤ 90°C

Draad voldoet aan de ISO 228-norm

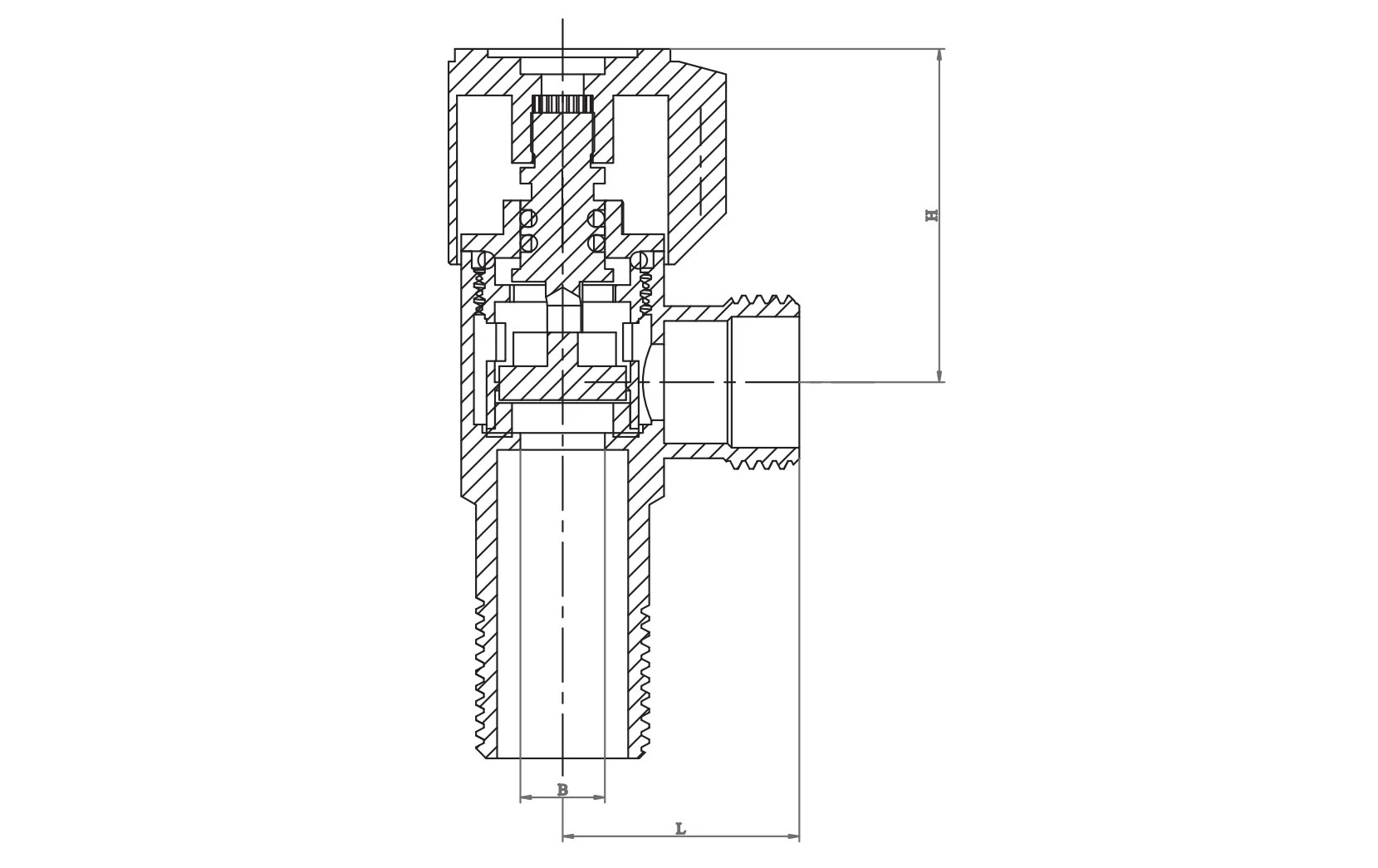

Productdimensie

Installatierichtlijnen

Professionele installatie: Kwartslag-hoekkleppen moeten worden geïnstalleerd door gecertificeerde gastechnici. Zorg ervoor dat de gastoevoer is afgesloten en dat de werkplek goed geventileerd is.

Draadintegriteit: Gebruik alleen PTFE-tape met gasclassificatie (meestal geel) of speciaal pijpdope. Breng alleen afdichtmiddel aan op de mannelijke schroefdraad, zorg ervoor dat er geen overtollig materiaal in het klephuis terechtkomt en de afdichting verhindert.

Koppelbeheer: Gebruik een geschikte sleutel op het klepuiteinde dat zich het dichtst bij de leiding bevindt. Draai de klep niet te vast aan, omdat overmatige kracht het klephuis kan doen barsten of de interne zittingen kan beschadigen, wat tot gevaarlijke lekkages kan leiden.

Lektesten: Gebruik na installatie nooit een vlam om op lekkage te controleren. Breng een gecertificeerde lekdetectieoplossing of zeepsop aan op alle verbindingen; belletjes duiden op een lek dat onmiddellijk moet worden verholpen.

Gebruiksaanwijzing

Functie: Kwartslag-hoekafsluiters zijn alleen bedoeld voor aan/uit-service. Ze moeten in de volledig open of volledig gesloten positie blijven. Gedeeltelijke opening kan erosie van de zitting en falen van de afdichting veroorzaken.

Positie van de handgreep: De handgreep dient als visuele indicator. Wanneer de hendel evenwijdig aan de buis staat, is de klep OPEN; wanneer het loodrecht staat, is het GESLOTEN.

Handmatige bediening: Deze kleppen zijn ontworpen voor handmatige bediening. Gebruik geen gereedschap of ‘cheater bars’ om de hendel te draaien. Als een klep moeilijk te bedienen is, moet deze waarschijnlijk worden vervangen.

Inspectie & Onderhoud

Periodieke controles: Inspecteer kwartslaghoekkleppen minstens twee keer per jaar op tekenen van corrosie, schade aan de handgreep of gasgeuren. Beweeg de klep periodiek (open/dicht) om er zeker van te zijn dat de kogel niet vastloopt.

Geen demontage: Vanwege kritische veiligheidstoleranties mag u niet proberen de interne componenten van een gasklep te demonteren of te repareren. Als de klep lekt of niet afsluit, vervang dan onmiddellijk de hele unit.

Omgeving: Houd het klepgebied vrij van corrosieve chemicaliën of sterke vochtophopingen, die na verloop van tijd het koperen huis of de spindelafdichtingen kunnen aantasten.

Noodprotocol: In geval van een gaslek dient u onmiddellijk de stroomopwaartse hoofdkraan te sluiten, het gebied te evacueren en contact op te nemen met de hulpdiensten.
