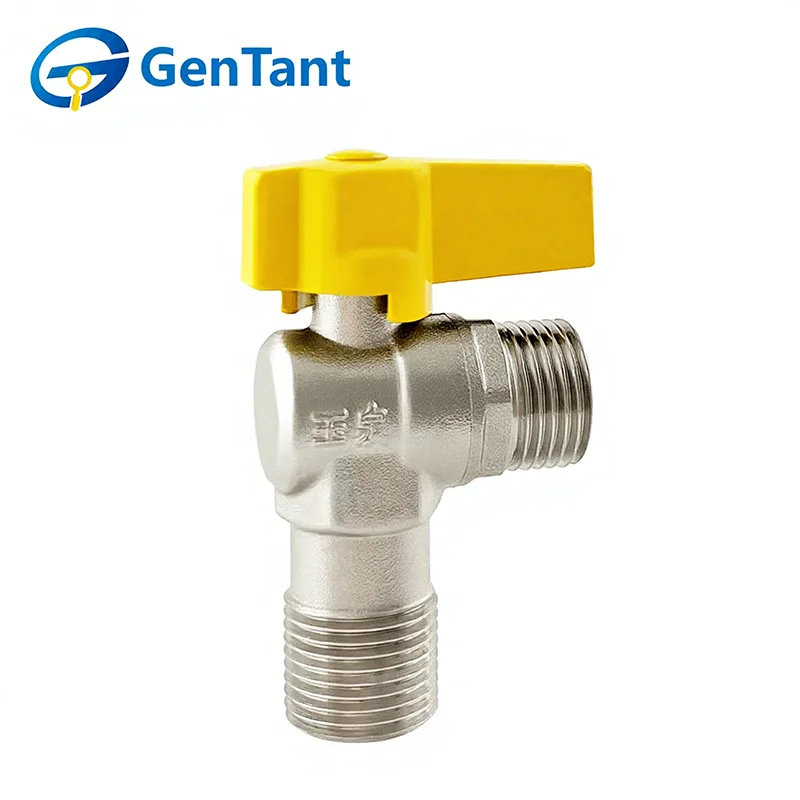

Gashoekkogelkraan

Gashoekkogelkranen zijn essentiële regelapparaten die worden gebruikt in gasleidingsystemen om de gasstroom af te sluiten of te reguleren waar een verandering in de stroomrichting vereist is. Deze kleppen hebben een schuin ontwerp en een precisiekogelmechanisme en bieden een snelle bediening, goede afdichting en betrouwbare prestaties, waardoor ze geschikt zijn voor residentiële, commerciële en industriële gastoepassingen.

Producteigenschap en toepassing

Gashoekkogelkranen hebben een inlaat-naar-uitlaatconfiguratie van 90 graden, waardoor ze de perfecte oplossing zijn voor ruimtebesparende installaties in krappe hoeken. Hun belangrijkste kenmerk is de compacte, gebogen behuizing, waardoor er geen extra elleboogfittingen nodig zijn, waardoor arbeids- en lekpunten worden verminderd. Deze worden op grote schaal toegepast in wandgemonteerde ketelaansluitingen en gasfornuisaansluitingen in woningen, waardoor installateurs van apparaten een nette, professionele afwerking krijgen.

Productparameter

Technische specificatie

Nominale druk: 1,6 MPa

Werkmedium: binnenlands stadsgas, aardgas, vloeibaar petroleumgas (LPG)

Bedrijfstemperatuur: -10°C ≤ T ≤ 80°C

Draad voldoet aan de ISO 228-norm

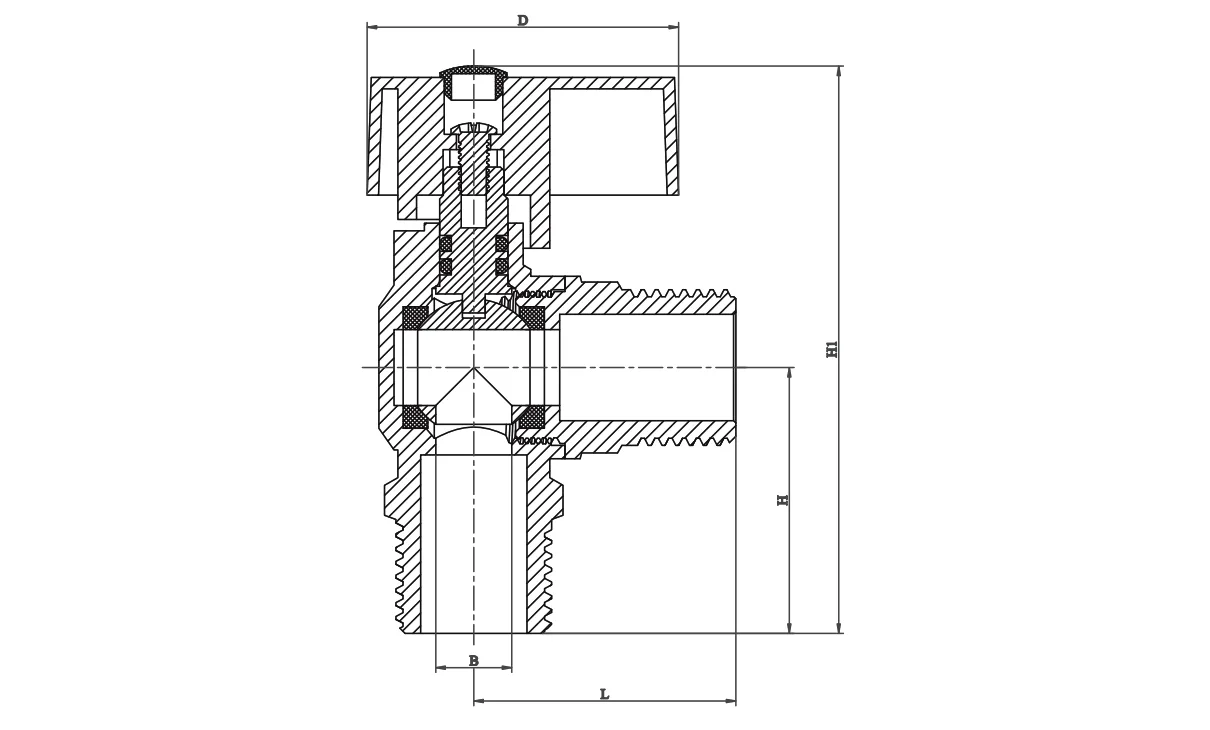

Productdimensie

Installatierichtlijnen

Professionele installatie: Gashoekkogelkranen moeten worden geïnstalleerd door gecertificeerde gastechnici. Zorg ervoor dat de gastoevoer is afgesloten en dat de werkplek goed geventileerd is.

Draadintegriteit: Gebruik alleen PTFE-tape met een gasclassificatie (meestal geel) of speciaal pijpdope. Breng alleen afdichtmiddel aan op de mannelijke schroefdraad, zorg ervoor dat er geen overtollig materiaal in het klephuis terechtkomt en de afdichting verhindert.

Koppelbeheer: Gebruik een geschikte sleutel op het klepuiteinde dat zich het dichtst bij de leiding bevindt. Draai de klep niet te vast aan, omdat overmatige kracht het klephuis kan doen barsten of de interne zittingen kan beschadigen, wat tot gevaarlijke lekkages kan leiden.

Lektesten: Gebruik na installatie nooit een vlam om op lekkage te controleren. Breng een gecertificeerde lekdetectieoplossing of zeepsop aan op alle verbindingen; belletjes duiden op een lek dat onmiddellijk moet worden verholpen.

Gebruiksaanwijzing

Functie: Gashoekkogelkranen zijn alleen bedoeld voor aan/uit-service. Ze moeten in de volledig open of volledig gesloten positie blijven. Gedeeltelijke opening kan erosie van de zitting en falen van de afdichting veroorzaken.

Positie van de handgreep: De handgreep dient als visuele indicator. Wanneer de hendel evenwijdig aan de leiding staat, is de klep OPEN; wanneer het loodrecht staat, is het GESLOTEN.

Handmatige bediening: deze gashoekkogelkranen zijn ontworpen voor handmatige bediening. Gebruik geen gereedschap of ‘cheater bars’ om de hendel te draaien. Als een klep moeilijk te bedienen is, moet deze waarschijnlijk worden vervangen.

Inspectie & Onderhoud

Periodieke controles: Inspecteer de kleppen minstens twee keer per jaar op tekenen van corrosie, schade aan de handgreep of gasgeuren. Beweeg de klep periodiek (open/dicht) om er zeker van te zijn dat de kogel niet vastloopt.

Geen demontage: Vanwege kritische veiligheidstoleranties mag u niet proberen de interne componenten van een gasklep te demonteren of te repareren. Als de klep lekt of niet afsluit, vervang dan onmiddellijk de hele unit.

Omgeving: Houd het klepgebied vrij van corrosieve chemicaliën of sterke vochtophopingen, die na verloop van tijd het koperen huis of de spindelafdichtingen kunnen aantasten.

Noodprotocol: In geval van een gaslek dient u onmiddellijk de stroomopwaartse hoofdkraan te sluiten, het gebied te evacueren en contact op te nemen met de hulpdiensten.
