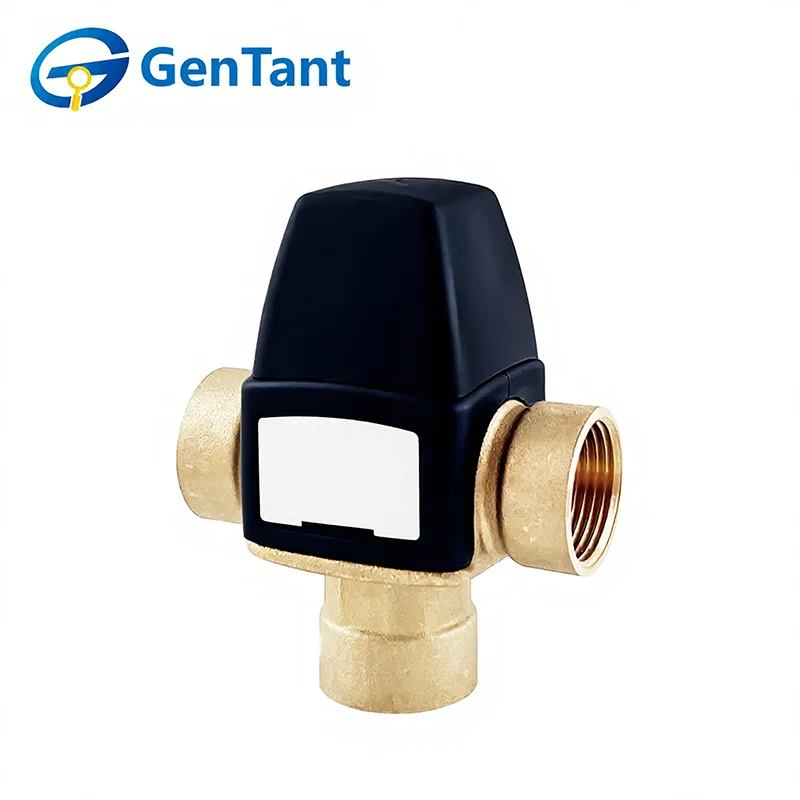

Thermostatisch mengventiel met wateruitlaat aan de zijkant
Thermostatische mengkleppen (TMV's) zijn kritische veiligheidsapparaten die zijn ontworpen om gemengd water op een vooraf ingestelde, stabiele temperatuur te leveren, waardoor verbranding en thermische schokken worden voorkomen. Als professionele fabrikant van thermostatische mengkleppen met zijwateruitlaat maakt GenTant gebruik van zijn geavanceerde R&D- en testlaboratorium om uitmuntende producten te garanderen en innovatie te stimuleren. Met behulp van precisieapparatuur verifiëren we de prestaties van elke klep rigoureus, waardoor betrouwbaarheid op lange termijn en consistente veiligheid worden gegarandeerd. Onze toewijding aan nauwgezette engineering en voortdurende ontwikkeling stelt ons in staat de volgende generatie intelligente, duurzame klepoplossingen te creëren. Wij bieden hoogwaardige TMV's die superieure temperatuurregeling, verbeterde gebruikersveiligheid en robuuste prestaties bieden voor residentiële en commerciële toepassingen.
Producteigenschap en toepassing
1.1. De GenTant thermostatische mengklep met wateruitlaat aan de zijkant is ontworpen om een bepaalde vloeistoftemperatuur te handhaven in huishoudelijke warmwatersystemen (SWW) en vloerverwarmingssystemen.
1.2. Thermostatische mengkranen zijn voorzien van een veiligheidssysteem tegen verbranding door kokend water (de kraan sluit de gemengde vloeistofstroom af als er geen koudwatertoevoer is).
1.3. De constante temperatuur van het mengwater wordt met de instelknop van de klep binnen het vastgestelde temperatuurbereik ingesteld.
technische specificaties
|
NEE |
Kenmerkend |
Waarde |
|
1 |
Maximale temperatuur van de werkvloeistof, °С |
95 |
|
2 |
Maximale werkdruk, bar |
10 |
|
3 |
Maximaal drukverschil, bar |
2 |
|
4 |
Nauwkeurigheid, °С |
±2 |
|
5 |
Temperatuurbereik, °С |
30-65 |
|
6 |
Werkend medium |
Water, waterige oplossing van glycolen met een concentratie tot 40% |
|
7 |
Aanbevolen werkdruk, bar |
1-5 |
|
8 |
Nominale diameter, mm |
15-20 |
|
9 |
Nominaal debiet, m³/u |
1,8 -2,0 |

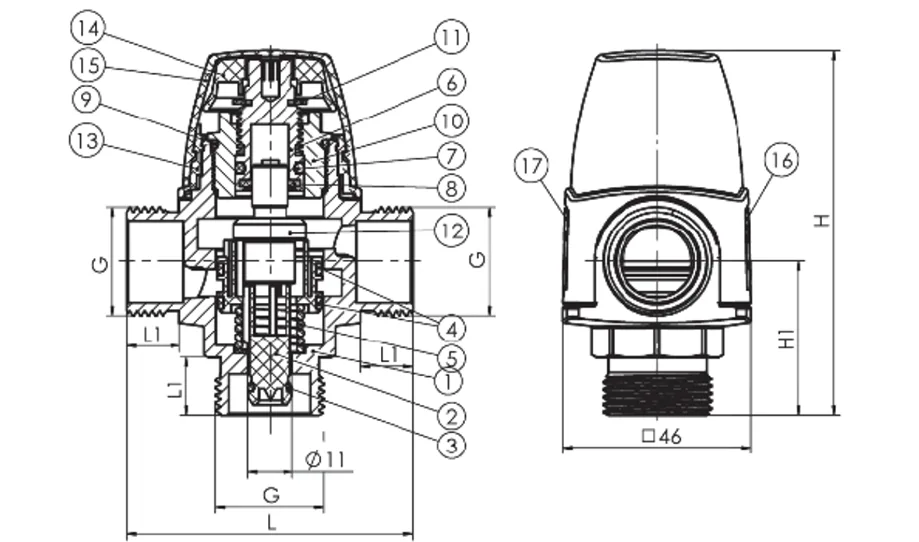

Productontwerp en materialen
Thermostatisch mengventiel met zijwateruitlaat (binnendraad)
|
№ |
Artikelnaam |
Aantal, st |
Materiaal |
|
1 |
Ventiellichaam |
1 |
CW617N |
|
2 |
Zuiger |
1 |
PPS |
|
3 |
O-ring |
1 |
EPDM |
|
4 |
O-ring |
1 |
EPDM |
|
5 |
Lente |
1 |
S304-WPB |
|
6 |
Klepsteel |
1 |
CW617N |
|
7 |
O-ring |
1 |
EPDM |
|
8 |
Pakking |
1 |
EPDM |
|
9 |
O-ring |
1 |
EPDM |
|
10 |
Klepzitting |
1 |
CW617N |
|
11 |
Borgring |
1 |
S304 |
|
12 |
Thermo-element |
1 |
H62+CW617N+S304 |
|
13 |
Ventielhuis |
1 |
NYLON |
|
14 |
Instelknop |
1 |
NYLON |
|
15 |
Beschermkap |
1 |
NYLON |
|
16 |
Sticker |
1 |
- |
|
17 |
Sticker |
1 |
- |
Afmetingen
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Gewicht, gr |
|
15 |
1/2 |
11.2 |
74 |
11 |
13 |
91 |
39.5 |
450 |
|
20 |
3/4 |
11.2 |
78 |
11.5 |
13 |
93 |
42.5 |
445 |
Thermostatisch mengventiel met wateruitlaat aan de zijkant (buitendraad)
|
№ |
Artikelnaam |
Aantal, st |
Materiaal |
|
1 |
Ventiellichaam |
1 |
CW617N |
|
2 |
Zuiger |
1 |
PPS |
|
3 |
O-ring |
1 |
EPDM |
|
4 |
O-ring |
1 |
EPDM |
|
5 |
Lente |
1 |
S304-WPB |
|
6 |
Klepsteel |
1 |
CW617N |
|
7 |
O-ring |
1 |
EPDM |
|
8 |
Pakking |
1 |
EPDM |
|
9 |
O-ring |
1 |
EPDM |
|
10 |
Klepzitting |
1 |
CW617N |
|
11 |
Borgring |
1 |
S304 |
|
12 |
Thermo-element |
1 |
H62+CW617N+S304 |
|
13 |
Ventielhuis |
1 |
NYLON |
|
14 |
Instelknop |
1 |
NYLON |
|
15 |
Beschermkap |
1 |
NYLON |
|
16 |
Sticker |
1 |
- |
|
17 |
Sticker |
1 |
- |
Afmetingen
|
DN |
G |
OA/DA |
L |
L1 |
L2 |
H |
H1 |
Gewicht, gr |
|
15 |
1/2 |
69 |
13 |
90 |
37.5 |
435 |
52.5 |
500 |
|
20 |
3/4 |
70 |
13 |
90 |
37.5 |
440 |
52.5 |
495 |
Installatie- en bedieningsinstructies
3.1. Om een correcte werking van de thermostatische mengklep met wateruitlaat aan de zijkant te garanderen, is het noodzakelijk om ervoor te zorgen dat er vóór de installatie geen verontreinigingen in de pijpleiding aanwezig zijn. Het wordt aanbevolen om een filter bij de systeeminlaat te installeren.
3.2. Het mixerlichaam geeft aan (zie onderstaande afbeelding):
warmwaterinlaat met rode kleur;
koudwaterinlaat met blauwe kleur;
mengwaterafvoer met rood-blauw.

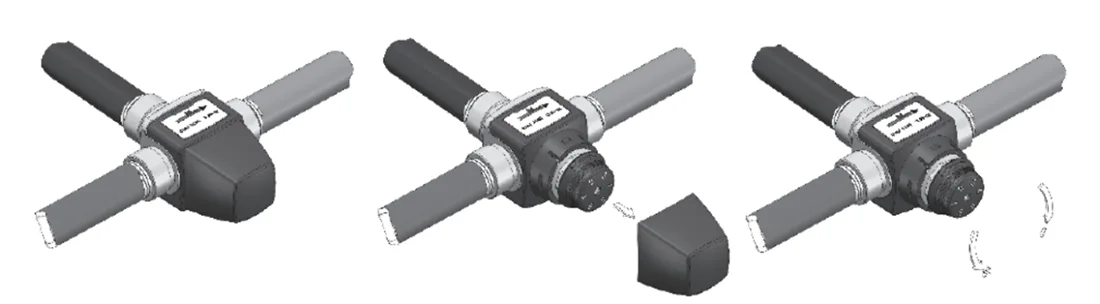

3.3. Met de instelknop wordt de watertemperatuur aan de uitlaat van de thermostatische mengkraan ingesteld volgens onderstaande tabel.
|
Handgreeppositie |
Mengtemperatuur, °C |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. Het gebruik van steeksleutels tijdens de installatie van de afsluiter is niet toegestaan.
3.5. Schroefdraadverbindingen moeten worden gemaakt met behulp van FUM (fluorkunststof afdichtingsmateriaal) of leidingpolyamidedraad als afdichtingsmateriaal.
3.6. Bij het installeren van de klep mogen de in de tabel aangegeven aanhaalmomenten niet worden overschreden:
|
Draad, duim |
Maximaal koppel (schroefdraad), Nm |
|
1/2" |
30 |
|
3/4" |
40 |

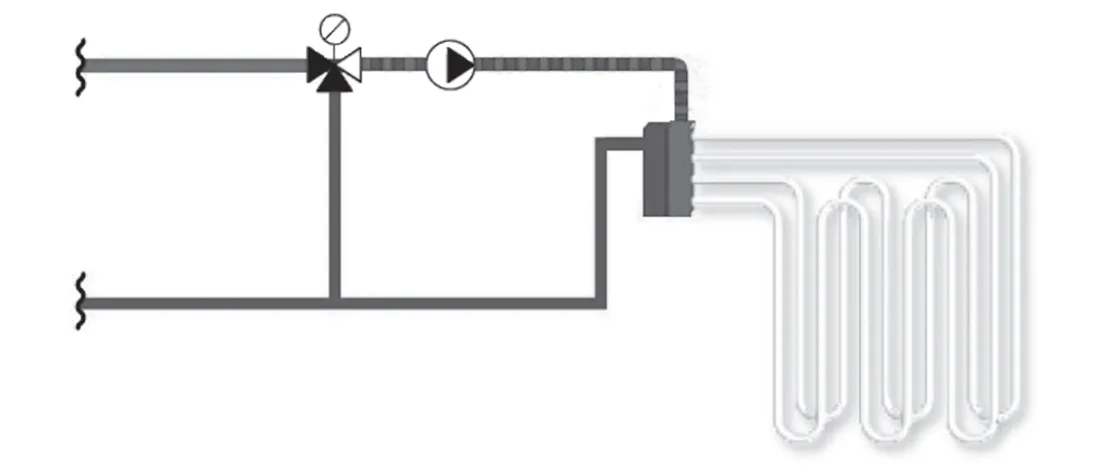

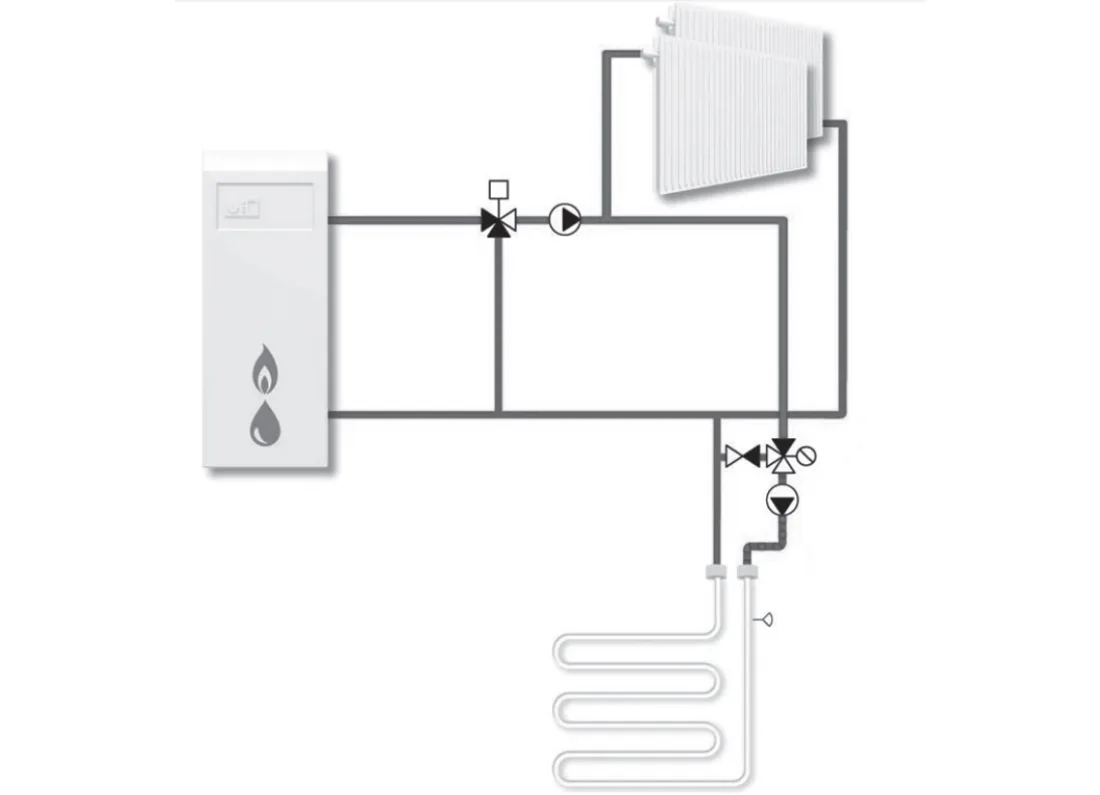

3.7. Voorbeelden van installatieschema's voor sanitair warm water en verwarming met thermostatische mengkranen:
Voorbeeld 1
Voorbeeld 2

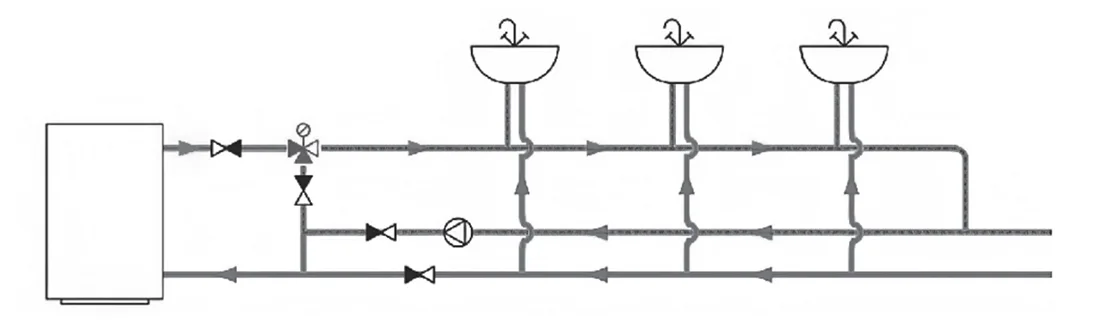

Voorbeeld van warm water
Bediening en technisch onderhoud
4.1. De thermostatische mengkraan moet werken op de druk en temperatuur gespecificeerd in de tabel met technische specificaties.
4.2. Reparatie en vervanging van de klep is alleen toegestaan als de warmteoverdrachtsvloeistof is afgetapt.
