Statische inregelafsluiter

Als toonaangevende mondiale leverancier exporteren wij betrouwbare klepoplossingen over de hele wereld, waarbij we concurrerende groothandelsprijzen en uitgebreide OEM/ODM-diensten bieden. Onze fabriek is uitgerust met strenge kwaliteitscontrolesystemen en toegewijde technische ondersteuning. Als u statische inregelafsluiters wilt kopen of kopen, nodigen wij u uit om onze nieuwste productcatalogus te raadplegen en een offerte aan te vragen. Profiteer van onze productie-expertise en naadloze wereldwijde verzending voor uw grootschalige inkoop of gespecialiseerde engineeringprojecten.

Producteigenschap en toepassing

De statische inregelafsluiter is voorzien van een digitaal vergrendelingsmechanisme en een ontwerp van het kleplichaam met rechte doorstroming, waardoor een nauwkeurige stroomregeling met gelijke percentages wordt geleverd. Het zorgt voor een nauwkeurige, manipulatiebestendige afstelling en stabiele hydraulische prestaties in alle systeemtakken.

Het is specifiek ontworpen om ongelijkmatige verwarming/koeling in HVAC-systemen op te lossen en elimineert temperatuurschommelingen door de stroom nauwkeurig naar elke terminal te verdelen. Ideaal voor stadsverwarming, commerciële airconditioning en industriële watercircuits. Het bereikt een volledig hydraulisch evenwicht, vermindert het energieverbruik van de pompen en verbetert de algehele systeemefficiëntie voor zowel energiebesparing als meer comfort.

Productparameter (specificatie)

Toepasbare vloeistoffen: water, glycoloplossingen (max. 50% glycol)

Bedrijfstemperatuurbereik: -20 ~ 120°C

Maximale werkdruk: 16 bar (1,6 MPa)

Mogelijkheid tot snelle druktest: (vereist een speciale slimme meter voor detectie; sondediameter is 3 mm)

Uitstekende regelprestaties: nauwkeurige afstelling met een openingsindicator die stappen van 1/10 slag aangeeft

Uitstekende uitschakelfunctie

Openingsgraad vergrendelingsfunctie

Nauwkeurigheid: ±10%

Belangrijkste materialen

Hpb59-1 (messingkwaliteit)

Handwiel: ABSAfdichtingscomponenten: PTFE, EPDM

Verbindingstype met schroefdraad

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

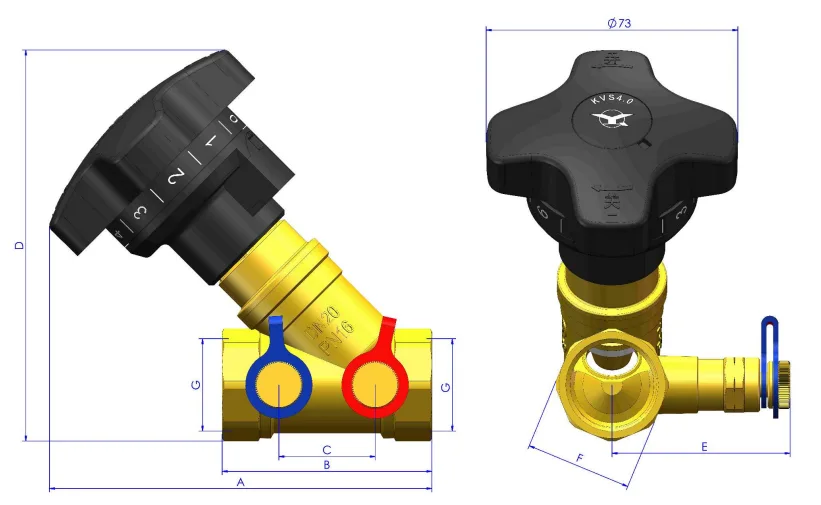

Productdimensie

Richtlijnen voor klepinstallatie en instructies voor het instellen van het geheugenslot:

De indicator op het klephandwiel moet in een richting wijzen die zichtbaar is voor het inbedrijfstellingspersoneel. Obstakels vóór de druktestverbinding op het klephuis moeten worden vermeden om ervoor te zorgen dat een speciaal slim instrument kan worden aangesloten voor detectie tijdens de inbedrijfstelling.

De pijpleiding waarin de klep wordt geïnstalleerd, moet dezelfde nominale diameter hebben.

Zorg ervoor dat er vóór de installatie geen verontreinigingen in de pijpleiding en de klep zitten.

Om de klep te beschermen tegen mogelijke onzuiverheden, installeert u een filter stroomopwaarts van de klep.

Tijdens de installatie moet de richting van de mediumstroom consistent zijn met de richting die op het klephuis is aangegeven.

De klep kan horizontaal of verticaal worden geïnstalleerd.

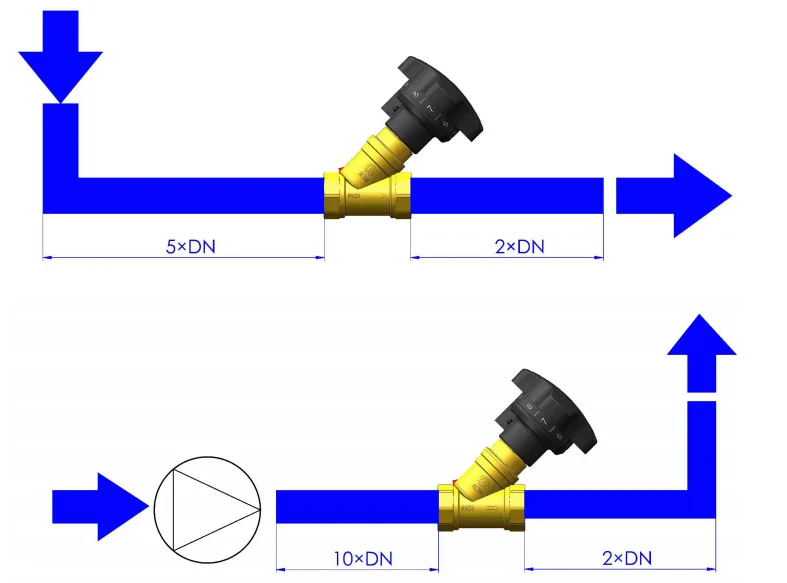

Als de klep na een gebogen leidinggedeelte wordt geïnstalleerd, wordt aanbevolen om het rechte leidinggedeelte vóór de klep minimaal te houden (lengte is gelijk aan 5 maal de nominale diameter van de klep).

Als er een circulator (pomp) vóór de klep zit, is de minimaal aanbevolen lengte van de rechte leiding 10 maal de nominale diameter van de klep zelf.

Nadat de klep in bedrijf is gesteld, mag, om de systeembalansstatus te behouden, de klepopening niet willekeurig worden gewijzigd tijdens de normale werking van het systeem, en in het bijzonder mag de openingsvergrendeling niet worden gewijzigd.

Geheugenslotinstelling

De statische inregelklep heeft een positiegeheugenapparaat. Verwijder de stofkap en volg deze stappen voor de vereiste vergrendelingsinstelling:

1. Gebruik een klein gereedschap in de kleine groef tussen de stofkap en het handwiel en haal het er vervolgens uit.

2. Steek een 5 mm binnenzeskantsleutel in het midden van het handwiel en houd de rotatie in de gewenste positie.

3. Druk de stofkap weer op zijn plaats.
