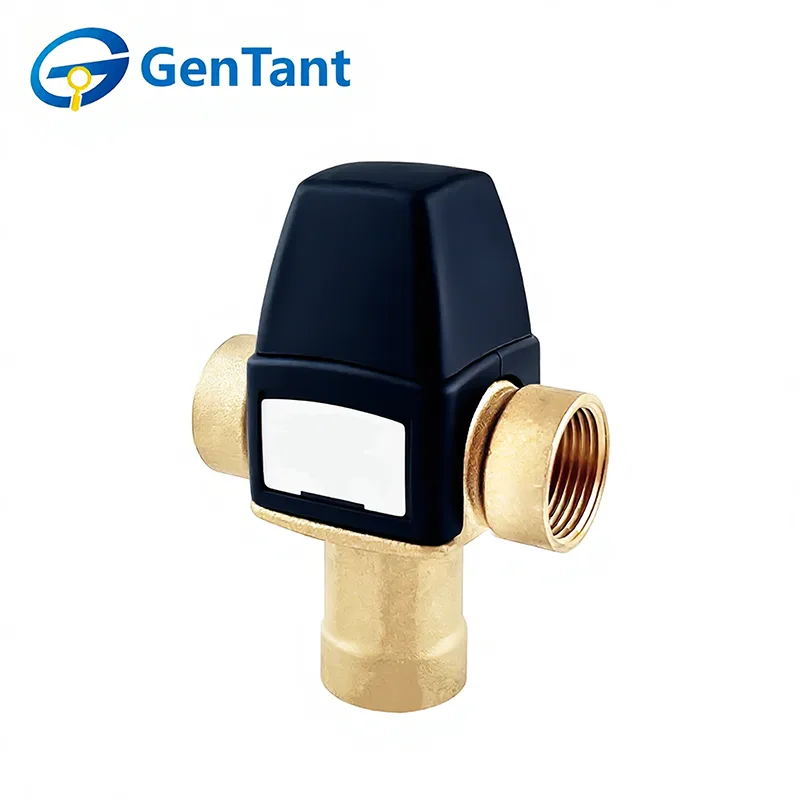

Thermostatisch mengventiel met wateruitlaat onderaan
GenTant, al meer dan twintig jaar een professionele fabrikant van temperatuurregelkleppen, levert wereldwijd nauwkeurige thermostatische mengkleppen met bodemwateruitlaat. Wij nodigen u uit om onze technische gegevens te bekijken, monsters aan te vragen of uw toepassingsbehoeften te bespreken om betrouwbare, kosteneffectieve oplossingen voor uw projecten aan te schaffen.
Onze robuuste kleppen (met CW617N-messing) mengen automatisch warm en koud water om veilige, stabiele temperaturen voor sanitair warm water (SWW) en vloerverwarmingssystemen te garanderen, waardoor risico op verbranding effectief wordt voorkomen. De GenTant thermostatische mengklep met wateruitlaat aan de onderkant is ontworpen voor hoge nauwkeurigheid (±2℃) en duurzaamheid en wordt door ingenieurs over de hele wereld gespecificeerd.
Producteigenschap en toepassing
1.1. GenTant thermostatische mengklep met wateruitlaat aan de onderkant is ontworpen om een bepaalde vloeistoftemperatuur te handhaven in huishoudelijke warmwatersystemen (SWW) en vloerverwarmingssystemen.
1.2. Thermostatische mengkranen zijn voorzien van een veiligheidssysteem tegen verbranding door kokend water (de kraan sluit de gemengde vloeistofstroom af als er geen koudwatertoevoer is).
1.3. De constante temperatuur van het mengwater wordt met de instelknop van de klep binnen het vastgestelde temperatuurbereik ingesteld.
technische specificaties
|
NEE |
Kenmerkend |
Waarde |
|
1 |
Maximale temperatuur van de werkvloeistof, °С |
95 |
|
2 |
Maximale werkdruk, bar |
10 |
|
3 |
Maximaal drukverschil, bar |
2 |
|
4 |
Nauwkeurigheid, °С |
±2 |
|
5 |
Temperatuurbereik, °С |
30-65 |
|
6 |
Werkend medium |
Water, waterige oplossing van glycolen met een concentratie tot 40% |
|
7 |
Aanbevolen werkdruk, bar |
1-5 |
|
8 |
Nominale diameter, mm |
15-20 |
|
9 |
Nominaal debiet, m³/u |
1,8 -2,0 |

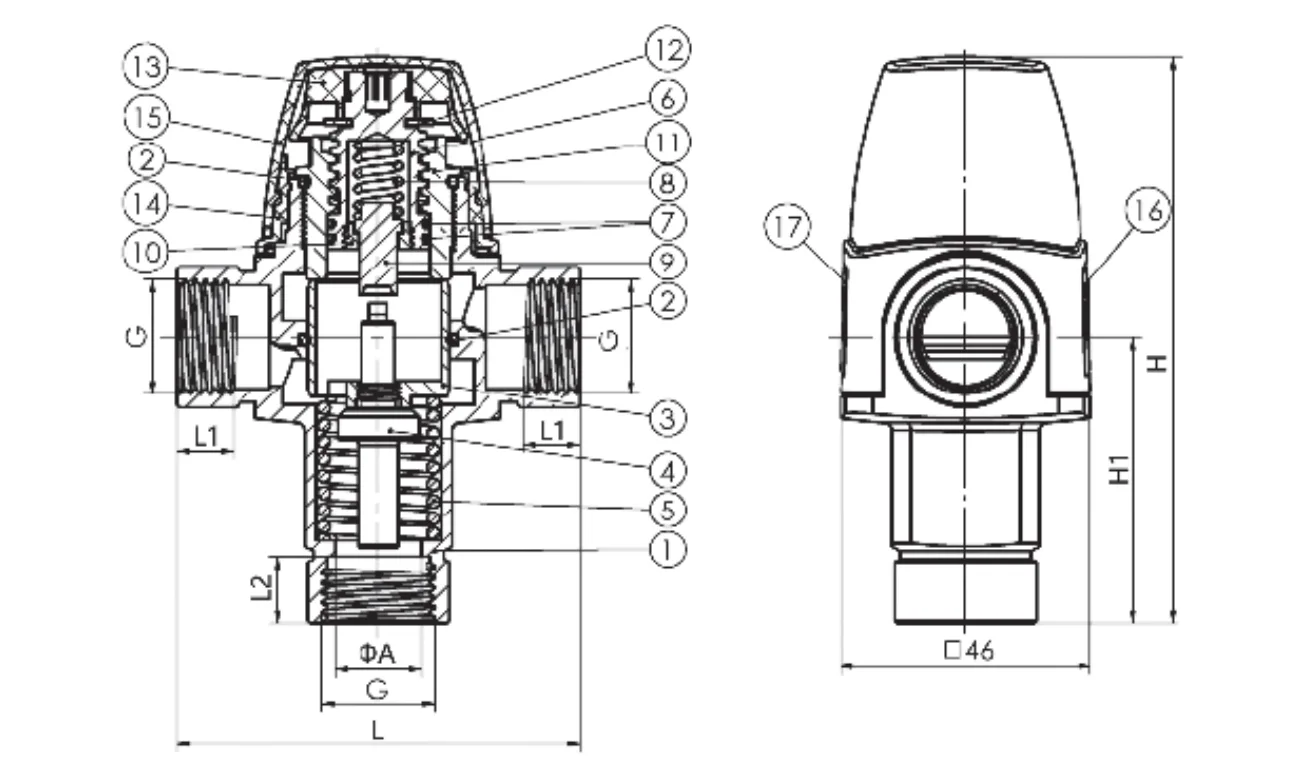

Productontwerp en materialen
Thermostatische mengkraan met wateruitlaat aan de onderkant (binnendraad)
|
№ |
Artikelnaam |
Aantal, st |
Materiaal |
|
1 |
Ventiellichaam |
1 |
CW617N |
|
2 |
O-ring |
2 |
EPDM |
|
3 |
Zuiger |
1 |
CW617N |
|
4 |
Thermo-element |
1 |
H62+CW617N+S304 |
|
5 |
Lente |
1 |
S304-WPB |
|
6 |
Stelschroef |
1 |
CW617N |
|
7 |
O-ring |
2 |
EPDM |
|
8 |
Lente |
1 |
S304-WPB |
|
9 |
Stang |
1 |
CW617N |
|
10 |
Stamgeleider |
1 |
CW617N |
|
11 |
Klepzitting |
1 |
CW617N |
|
12 |
Borgring |
1 |
S304 |
|
13 |
Ventielhuis |
1 |
NYLON |
|
14 |
Instelknop |
1 |
NYLON |
|
15 |
Beschermkap |
1 |
NYLON |
|
16 |
Sticker |
1 |
- |
|
17 |
Sticker |
1 |
- |
Afmetingen
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Gewicht, gr |
|
15 |
1/2 |
16 |
74 |
11 |
12 |
104 |
52.5 |
500 |
|
20 |
3/4 |
17 |
78 |
11 |
11 |
104 |
52.5 |
495 |
Thermostatische mengkraan met wateruitlaat aan de onderkant (buitendraad)
|
№ |
Artikelnaam |
Aantal, st |
Materiaal |
|
1 |
Ventiellichaam |
1 |
CW617N |
|
2 |
O-ring |
2 |
EPDM |
|
3 |
Zuiger |
1 |
CW617N |
|
4 |
Thermo-element |
1 |
H62+CW617N+S304 |
|
5 |
Lente |
1 |
S304-WPB |
|
6 |
Stelschroef |
1 |
CW617N |
|
7 |
O-ring |
2 |
EPDM |
|
8 |
Lente |
1 |
S304-WPB |
|
9 |
Stang |
1 |
CW617N |
|
10 |
Stamgeleider |
1 |
CW617N |
|
11 |
Klepzitting |
1 |
CW617N |
|
12 |
Borgring |
1 |
S304 |
|
13 |
Ventielhuis |
1 |
NYLON |
|
14 |
Instelknop |
1 |
NYLON |
|
15 |
Beschermkap |
1 |
NYLON |
|
16 |
Sticker |
1 |
- |
|
17 |
Sticker |
1 |
- |
Afmetingen
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Gewicht, gr |
|
15 |
1/2 |
69 |
12.5 |
104 |
51.5 |
425 |
52.5 |
500 |
|
20 |
3/4 |
69 |
12.5 |
104 |
51.5 |
440 |
52.5 |
495 |
Installatie- en bedieningsinstructies
3.1. Om een correcte werking van de thermostatische mengklep te garanderen, is het noodzakelijk om ervoor te zorgen dat er vóór de installatie geen verontreinigingen in de pijpleiding aanwezig zijn. Het wordt aanbevolen om een filter bij de systeeminlaat te installeren.
3.2. Het mixerlichaam geeft aan (zie onderstaande afbeelding):
warmwaterinlaat met rode kleur;
koudwaterinlaat met blauwe kleur;
mengwaterafvoer met rood-blauw.

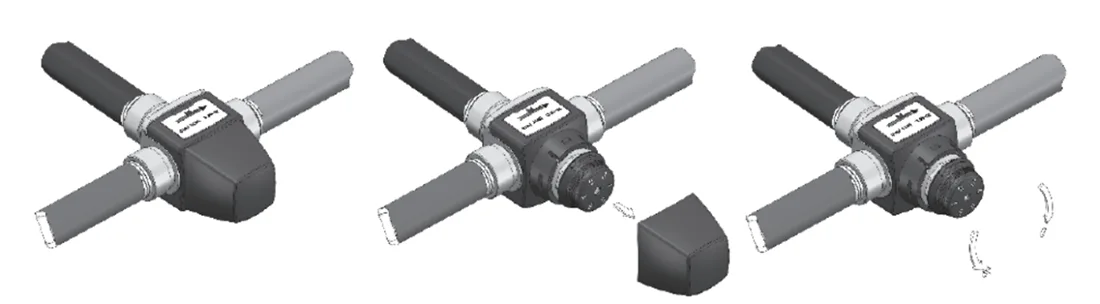

3.3. Met de instelknop wordt de watertemperatuur aan de uitlaat van de thermostatische mengkraan ingesteld volgens onderstaande tabel.
|
Handgreeppositie |
Mengtemperatuur, °C |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. Het gebruik van steeksleutels tijdens de installatie van de afsluiter is niet toegestaan.
3.5. Schroefdraadverbindingen moeten worden gemaakt met behulp van FUM (fluorkunststof afdichtingsmateriaal) of leidingpolyamidedraad als afdichtingsmateriaal.
3.6. Bij het installeren van de klep mogen de in de tabel aangegeven aanhaalmomenten niet worden overschreden:
|
Draad, duim |
Maximaal koppel (schroefdraad), Nm |
|
1/2" |
30 |
|
3/4" |
40 |
3.7. Voorbeelden van installatieschema's voor sanitair warm water en verwarming met thermostatische mengkranen:

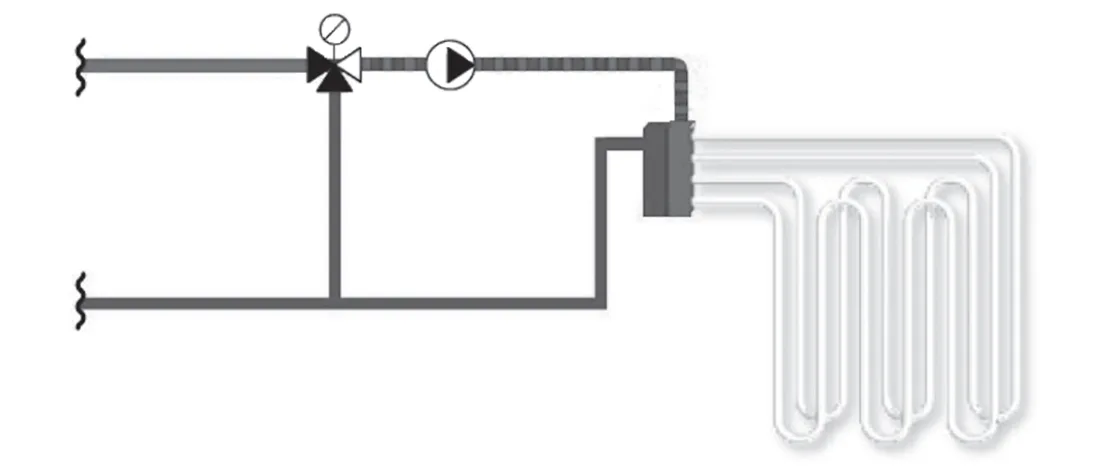

Voorbeeld 1

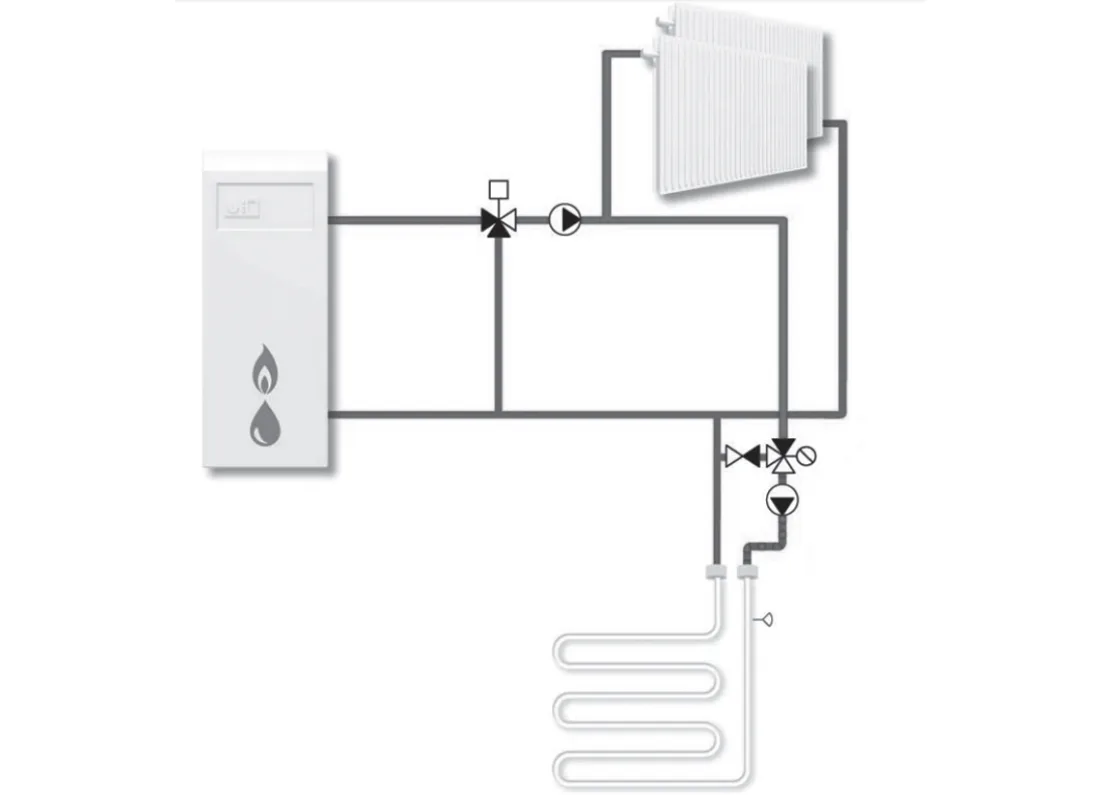

Voorbeeld 2

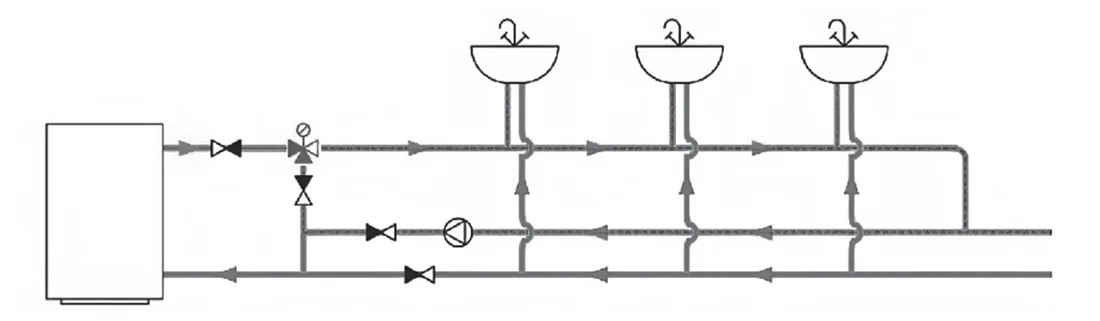

Voorbeeld van warm water
Bediening en technisch onderhoud
4.1. De thermostatische mengkraan moet werken op de druk en temperatuur gespecificeerd in de tabel met technische specificaties.
4.2. Reparatie en vervanging van de klep is alleen toegestaan als de warmteoverdrachtsvloeistof is afgetapt.
