Drukreduceerventiel

De GenTant-kleppen zijn ontworpen met het oog op duurzaamheid en nauwkeurigheid en worden gespecificeerd door ingenieurs en aangekocht door partners over de hele wereld. We zijn toegewijd aan kwaliteitscontrole en produceren op professionele wijze oplossingen van hoge kwaliteit die zijn afgestemd op de uiteenlopende toepassingsbehoeften. Onze fabriek biedt diensten op maat en biedt gratis monsters aan, zodat u onze producten kunt beoordelen voordat u een beslissing neemt. Wij nodigen u uit om onze technische gegevens te bekijken of uw toepassingsvereisten met ons team te bespreken. Laten we samenwerken om betrouwbare, kosteneffectieve oplossingen voor drukbeheer te leveren voor uw volgende project.

Producteigenschap en toepassing

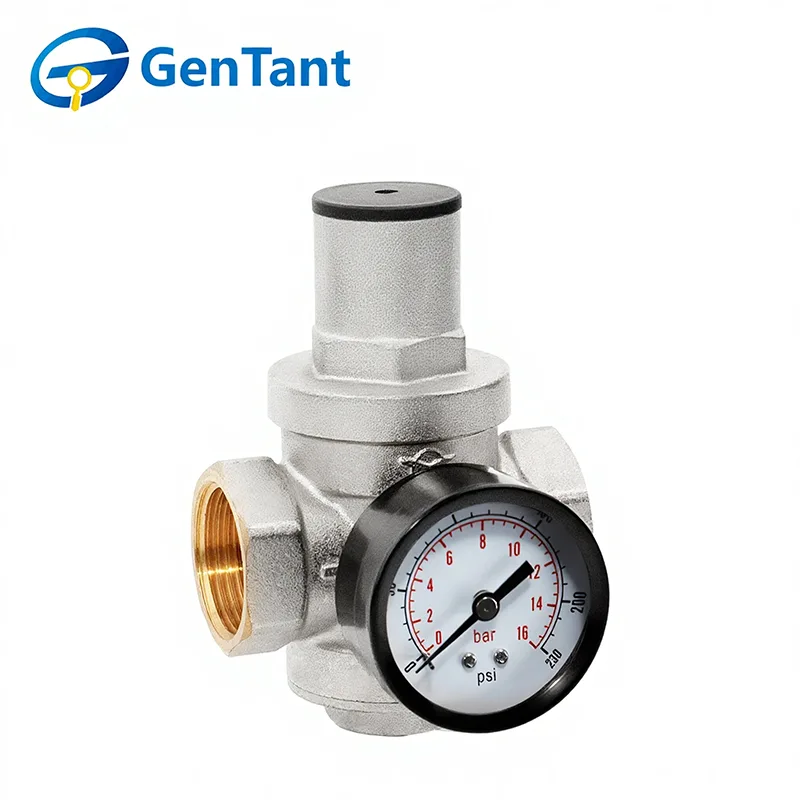

Deze drukreduceerklep, ook wel drukregelaar genoemd, is ontworpen voor gebruik in warm- en koudwatertoevoersystemen en zorgt voor een instelbare drukverlaging. Het houdt de stroomafwaartse druk consistent op of onder het instelpunt, ongeacht schommelingen in de hoofdtoevoerdruk. Zelfs onder statische omstandigheden zal de druk na de regelaar de vooraf ingestelde waarde niet overschrijden. Dankzij het "post-action"-werkprincipe zorgt het voor een nauwkeurige en betrouwbare controle. De regelaar is voorzien van een poort met schroefdraad aan de zijkant voor eenvoudige drukcontrole (manometer wordt apart verkocht), en beide aansluituiteinden zijn uitgerust met beschermende nylon doppen voor een goede afdichting.

Productparameter (specificatie)

Nominale diameter: DN15 tot DN50

Maximale inlaatdruk: 2,5 MPa

Drukregelbereik: 0,1 tot 0,55 MPa

In de fabriek ingestelde uitlaatdruk: 0,3 MPa

Maximale mediatemperatuur: +80°C

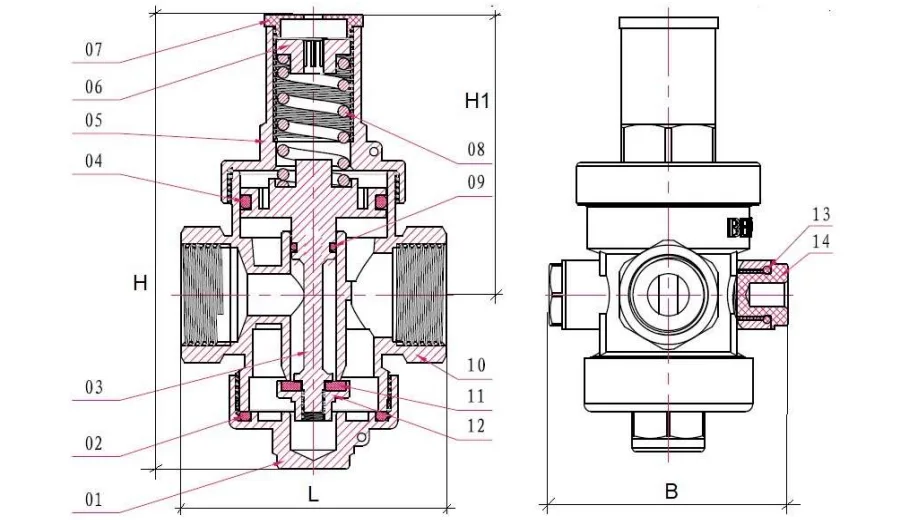

Dimensie

Productstructuur en werkingsprincipe

Structuur

De GenTant drukreduceerklep bestaat uit inlaat- en uitlaataansluitingen, een veerbelast sensorelement en een verstelmechanisme.

Werkingsprincipe

De vloeistof komt de inlaatkamer binnen en oefent een gelijke kracht uit op de klepplug en het onderoppervlak van de zuiger. De veerkracht houdt de regelaar open totdat de middendruk die op de zuiger in de uitlaatkamer inwerkt, in evenwicht is met de ingestelde druk. Op dit punt begint de klepplug de doorgang tussen de kamers af te sluiten, waardoor de weerstand toeneemt en de uitlaatdruk wordt verlaagd tot de ingestelde waarde. Met behulp van de messing stelmoer kan de uitlaatdruk van de regelaar op een gewenste waarde worden ingesteld die afwijkt van de fabrieksinstelling (3 bar).

Installatie- en bedieningsinstructies

De drukregelaar kan in elke richting worden geïnstalleerd. De richting van de vloeistof moet overeenkomen met de pijl aangegeven op het klephuis. De afstelhuls moet zich in een bedienbare positie bevinden.

De regelaar moet worden geïnstalleerd op een locatie die inbedrijfstellings- en onderhoudswerkzaamheden vergemakkelijkt.

Vóór de regelaar moet een mechanisch filter met een filtratiefijnheid van minimaal 500 micron worden geïnstalleerd.

Tijdens de installatie moet aan de volgende voorwaarden worden voldaan:

● Reinig en spoel het inlaatgedeelte van de pijpleiding grondig.

● Zorg ervoor dat er geen afdichtingsmaterialen (zoals PTFE-schroefdraadafdichtingstape, hennepafdichtingskoord, enz.) in de werkkamer van de regelaar terechtkomen.

● Bij nieuwbouw- of grote renovatieprojecten moeten de druktests en het spoelen van de pijpleidingen worden voltooid voordat de regelaar wordt geïnstalleerd.

De GenTant drukreduceerklep mag geen enkele belasting van de pijpleiding verdragen (inclusief buiging, compressie, spanning, torsie, verkeerde uitlijning, trillingen, ongelijkmatig aandraaien van bevestigingsmiddelen, enz.). Waar nodig moeten steunen of compensatoren worden geïnstalleerd om de belasting die door de pijpleiding op de klep wordt uitgeoefend, te elimineren. Het maximale installatiekoppel voor de regelaar vindt u in onderstaande tabel

Het wordt aanbevolen om de regelaar stroomopwaarts van de watermeter te installeren. De drukcontrole moet worden uitgevoerd met behulp van een manometer, die op de plaats van de regelaarplug kan worden geïnstalleerd. De meter geeft de uitlaatdruk van de regelaar weer.

Om de ingestelde druk aan te passen, draait u eerst de dop los en gebruikt u vervolgens een sleutel om de stelschroef te draaien totdat de gewenste druk is bereikt, zoals aangegeven op de manometer. Door de stelschroef met de klok mee te draaien wordt de insteldruk verhoogd, terwijl door tegen de klok in te draaien deze wordt verlaagd. Draai het deksel stevig vast nadat u de aanpassing hebt voltooid.

Om geluid of cavitatie te voorkomen, wordt aanbevolen om de inlaat-/uitlaatdrukverhouding onder de 2,5 MPa te houden. Als de vereiste uitlaatdruk bijvoorbeeld 4 bar bedraagt, mag de inlaatdruk niet hoger zijn dan 10 bar. Overweeg indien nodig om extra drukreduceerventielen in serie te installeren.
