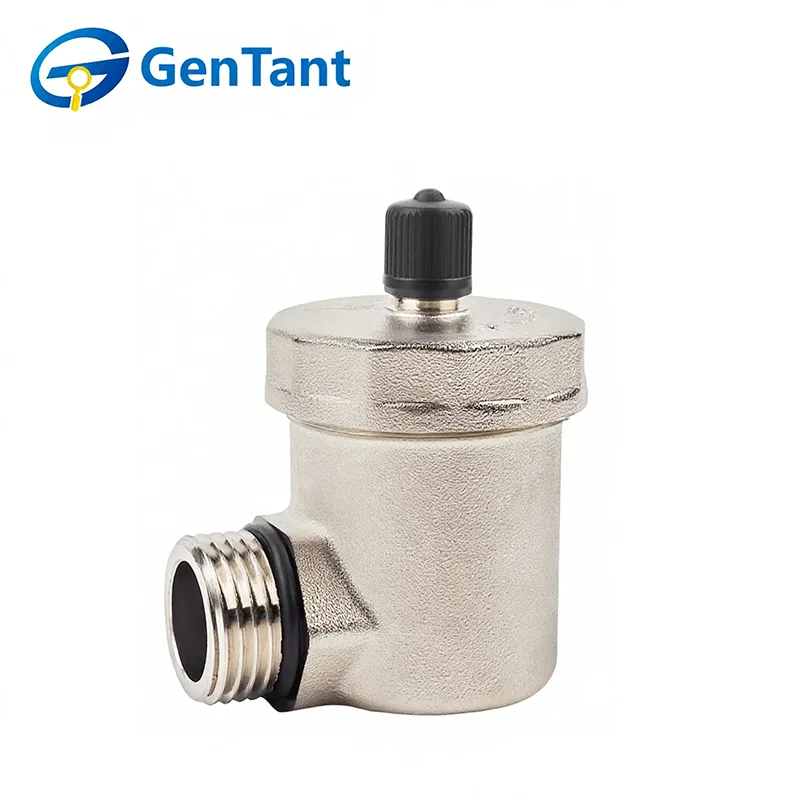

Automatisch ontluchtingsventiel met hoekpatroon

Een automatische ontluchtingsklep met hoekpatroon is een nauwkeurig ontworpen onderdeel dat van cruciaal belang is voor het optimaliseren van de prestaties en de levensduur van hydronische systemen met gesloten lus. De kernfunctie ervan is het automatisch en continu verwijderen van opgehoopte lucht, of microbellen, van de hoogste punten in verwarmings-, koeling- en sanitaire watercircuits. Door deze lucht te elimineren, voorkomt de klep een reeks operationele problemen, waaronder verminderde thermische efficiëntie, ongelijkmatige warmteverdeling, stroombeperkingen, luidruchtige werking (waterslag en gorgelen) en interne corrosie veroorzaakt door zuurstof. Het kenmerkende schuine lichaamsontwerp maakt directe, ruimtebesparende installatie mogelijk op pijpleidingellebogen, T-stukken of radiatoren, waardoor een ongeëvenaarde montageflexibiliteit wordt geboden en tegelijkertijd een betrouwbare, onderhoudsvrije ontluchting in residentiële en commerciële toepassingen wordt gegarandeerd.

Producteigenschap en toepassing

De automatische ontluchter met hoekpatroon is ontworpen met een lichaamsstructuur van 90 graden voor eenvoudige installatie in hoek- of elleboogleidingsecties. Het laat automatisch ingesloten lucht ontsnappen via een gevoelig vlottermechanisme, waardoor luchtbellen worden voorkomen en de systeemcirculatie wordt verbeterd. Het is gemaakt van duurzame, corrosiebestendige materialen en zorgt voor een betrouwbare werking op de lange termijn. Deze klep wordt veel gebruikt in HVAC-, verwarmings- en koelwatersystemen en sanitaire installaties waar de ruimte beperkt is en efficiënte luchtverwijdering vereist is.

Productparameter (specificatie)

Technische specificaties

Nominale druk: 1,0 MPa

Werkmedium: water

Bedrijfstemperatuur: -0°C ≤ T ≤ 110°C

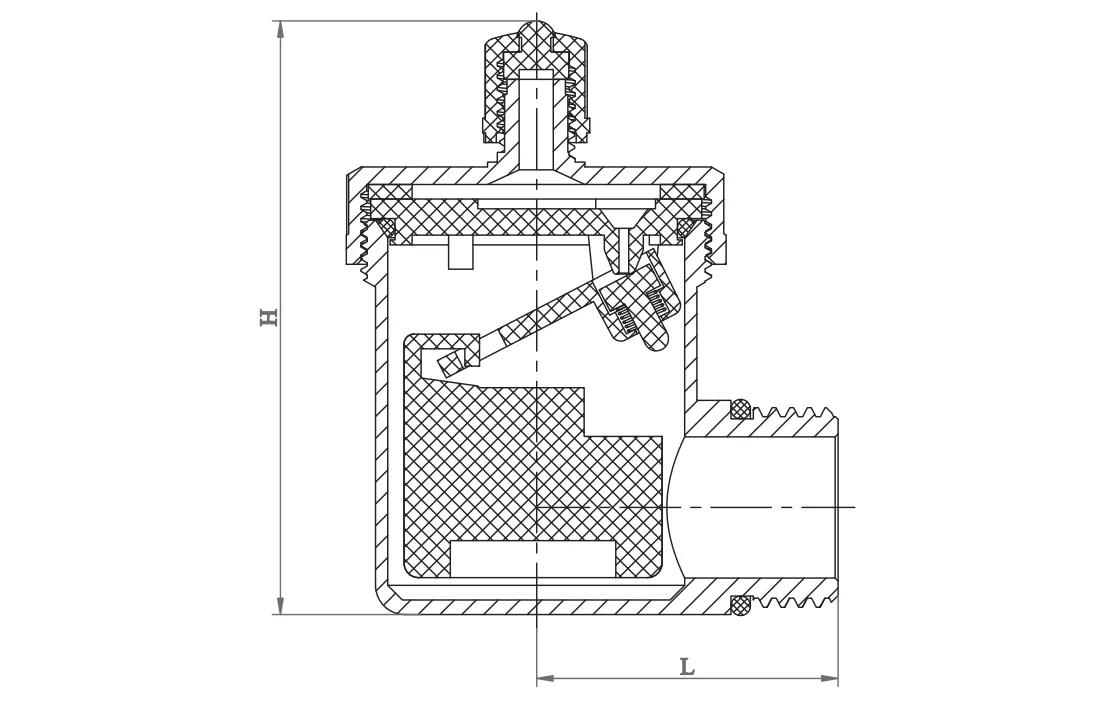

Productdimensie

Installatierichtlijnen

Om een ​​automatisch ontluchtingsventiel met hoekpatroon te installeren, moet u ervoor zorgen dat de schroefdraad van het ventiel en de leiding op elkaar aansluiten en dat het systeem vrij is van vuil. Installeer de klep verticaal op het hoogste punt of de plek waar lucht zich ophoopt, zelfs met het 90°-huis, zodat de vlotter vrij kan werken. Breng schroefdraadafdichtmiddel aan en draai het zorgvuldig vast. Installeer hieronder een afsluitklep voor onderhoud. Draai tijdens de inbedrijfstelling de ontluchtingsdop iets los, zodat de lucht kan ontsnappen. Zorg ervoor dat de afvoer veilig verloopt en controleer periodiek op lekken en goede werking.
