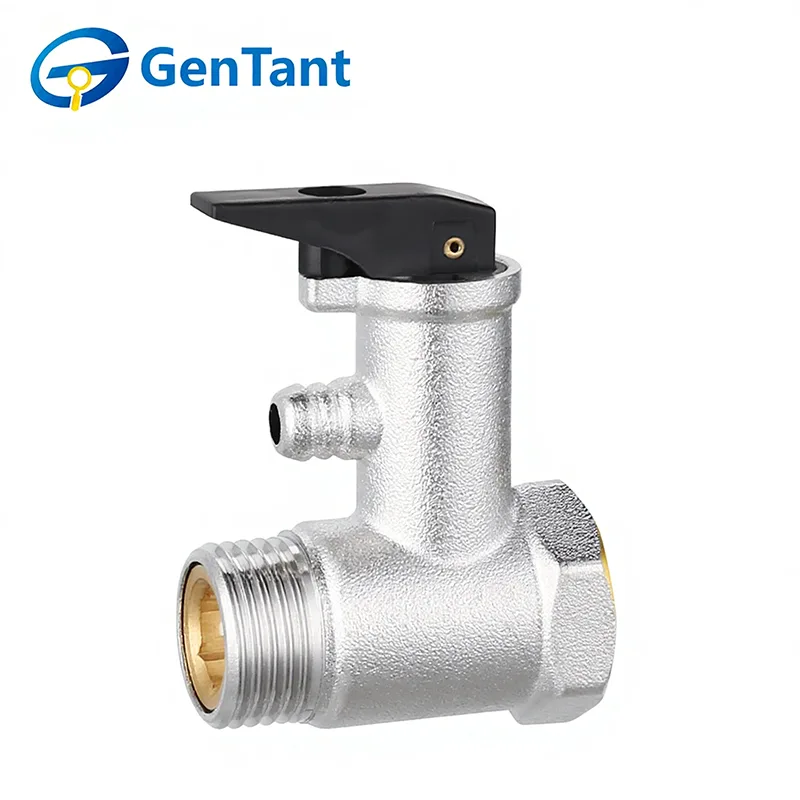

Veiligheidsventiel met buitendraad

Een veiligheidsklep met buitendraad is een cruciaal drukontlastingsapparaat dat is ontworpen om apparatuur en personeel te beschermen door overdruk in vloeistof- en gassystemen te voorkomen. Gekenmerkt door zijn externe (mannelijke) schroefdraadaansluiting, biedt dit klepontwerp een veilige, lekbestendige afdichting wanneer geïnstalleerd in een overeenkomstige poort of fitting met binnendraad. De kernfunctie ervan is het automatisch openen en afvoeren van media wanneer de systeemdruk een vooraf ingestelde veiligheidslimiet overschrijdt, waardoor potentiële schade aan de apparatuur of gevaarlijke storingen worden voorkomen. Zodra de veilige druk is hersteld, sluit de klep opnieuw, waardoor een continue systeemintegriteit en operationele veiligheid wordt gegarandeerd. Dit ontwerp wordt veel gebruikt in toepassingen variërend van commerciële ketels en drukvaten tot persluchtsystemen en procesleidingen.

Producteigenschap en toepassing

Veiligheidskleppen met buitendraad worden gebruikt als veiligheidsbescherming in verschillende systemen, waaronder verwarming, koeling en huishoudelijke watervoorziening. Wanneer de systeemdruk toeneemt en de persdruk van de klep overschrijdt, wordt de veiligheidsklep automatisch geactiveerd om de druk te ontlasten en het medium vrij te laten, waardoor de veiligheid van interne pijpleidingen en apparatuur wordt gewaarborgd. Omgekeerd wordt de klep automatisch opnieuw gesloten en gesloten wanneer de systeemdruk onder de aangegeven druk daalt.

Productparameter (specificatie)

Verbindingstype met schroefdraad

DN15 (1/2"), DN15×20 (1/2" × 3/4"), DN20×25 (3/4" × 1")

Technische specificatie

Medium: water- of glycoloplossing (maximale concentratie 50%)

Bedrijfstemperatuur: -20℃~ 110℃

Maximale werkdruk: ≤16 bar

Nominale druk (Pnr): 2,5-3-3,5-4-5-6-7-8-10 bar (drukwaarde niet instelbaar)

Openingsdruk (Po): ≤Pnr 10%

Sluitdruk (Pf):≤Pnr 10%

Kleplichaam: integraal smeden op hoge temperatuur, verdikte wanddikte, hogere sterkte.

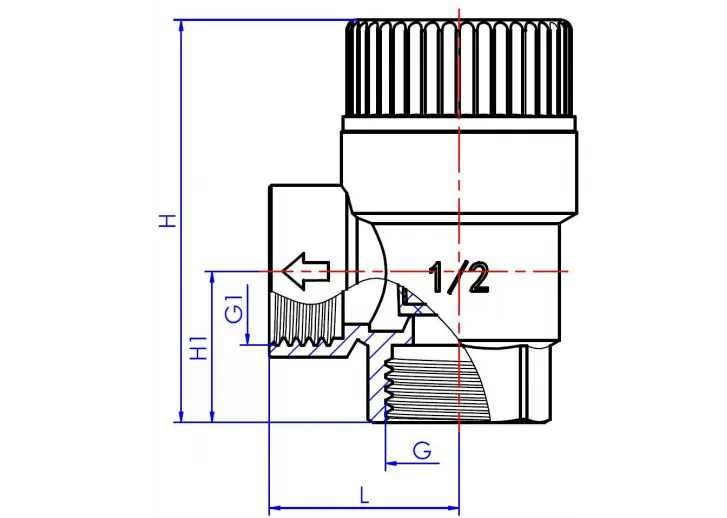

Productdimensie

Werkingsprincipe

De interne zuiger van de veiligheidsklep met buitendraad maakt gebruik van veerspanning om de klepzitting te sluiten. Wanneer de systeemdruk de vooraf ingestelde spanning van de veer overschrijdt, beweegt de zuiger omhoog, weg van de stoel, en opent het waterafvoerkanaal. De insteldruk van de veiligheidsklep is de maximaal toegestane werkdruk voor het systeem.

Wanneer de systeemdruk onder de sluitdruk van de veiligheidsklep daalt, zorgt de spanning die wordt uitgeoefend door de veer bovenop de zuiger ervoor dat het waterstroomkanaal sluit, waardoor het systeem terugkeert naar zijn normale bedrijfstoestand.

De diameter van de uitlaat van de veiligheidsklep is gelijk aan of groter dan de diameter van de inlaat; dit ontwerp vergemakkelijkt een snelle drukontlasting.

Installatie- en bedieningsinstructies

Voordat de veiligheidsklep met buitendraad wordt geïnstalleerd, moet gekwalificeerd professioneel personeel het juiste model selecteren op basis van de systeemkenmerken en in overeenstemming met de relevante regelgeving. Het kleplichaam is gemarkeerd met de richting van de waterstroom, die tijdens de installatie strikt moet worden gevolgd.

1. Toepasselijke systemen

1.1 Verwarmingssystemen

De veiligheidsklep met buitendraad moet bovenaan de warmtebron (ketel, warmtepomp, enz.) worden geïnstalleerd, of binnen een afstand van 1 meter van de watertoevoerleiding. Er mag geen enkele vorm van afsluiter aanwezig zijn tussen de veiligheidsklep en de aansluitleiding van de warmtebron.

1.2 Huishoudelijke warmwatersystemen

De veiligheidsklep moet worden geïnstalleerd bij de koudwaterinlaat van een warmwatertank van het opslagtype, waarbij ervoor moet worden gezorgd dat er geen afsluitkleppen van welke vorm dan ook op de leidingen tussen deze punten aanwezig zijn.

1.3 Gecomprimeerde gassystemen

Het veiligheidsventiel is geschikt voor gebruik in persgassystemen.

2. Installatiemethode

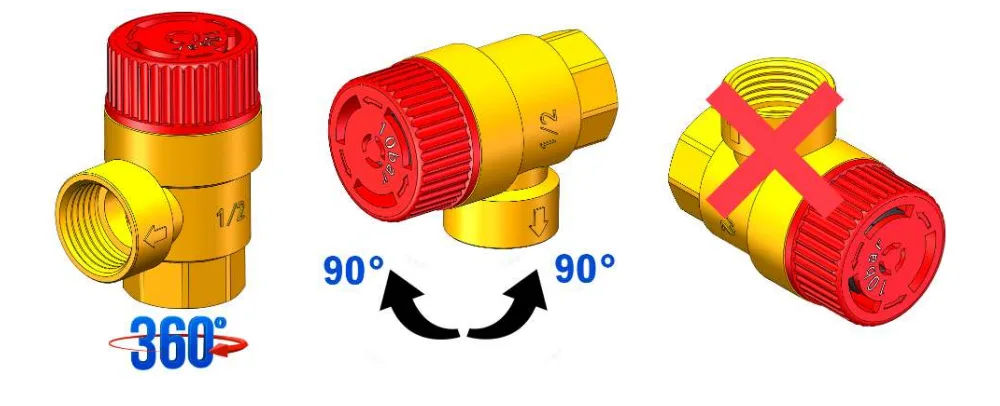

Zorg er vóór de installatie voor dat de systeemdruk overeenkomt met de openingsdruk van de veiligheidsklep; zorg ervoor dat het systeem volledig drukloos en afgekoeld is; zorg ervoor dat er zich geen afsluitkleppen van welke vorm dan ook bevinden tussen het systeem en de veiligheidsklep; spoel de systeemleidingen door. De veiligheidsklep kan verticaal of horizontaal worden geïnstalleerd, maar kan niet omgekeerd worden geïnstalleerd (zoals weergegeven in de onderstaande afbeelding). Door deze installatiemethoden te volgen, kunt u voorkomen dat onzuiverheden en sedimenten de normale werking beïnvloeden.

3. Voorzorgsmaatregelen bij installatie

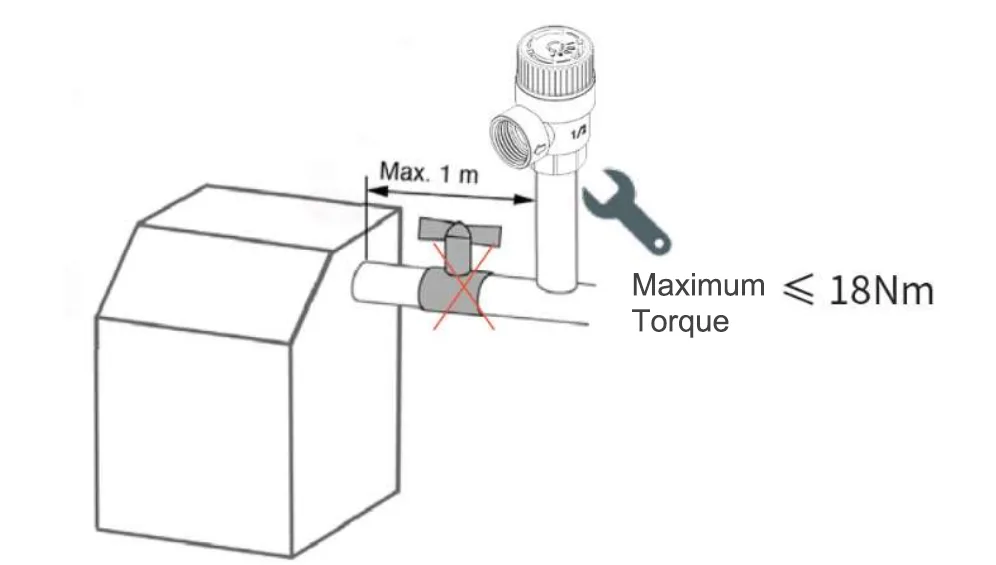

3.1 Bij het installeren van de veiligheidsklep moet het koppel ≤18N·m zijn om vervorming van de klep te voorkomen, wat tot storingen kan leiden. Er mogen zich geen afsluitkleppen in welke vorm dan ook (kogelkranen, terugslagkleppen, etc.) bevinden tussen het systeem en de veiligheidsklep, zoals weergegeven in de onderstaande afbeelding.

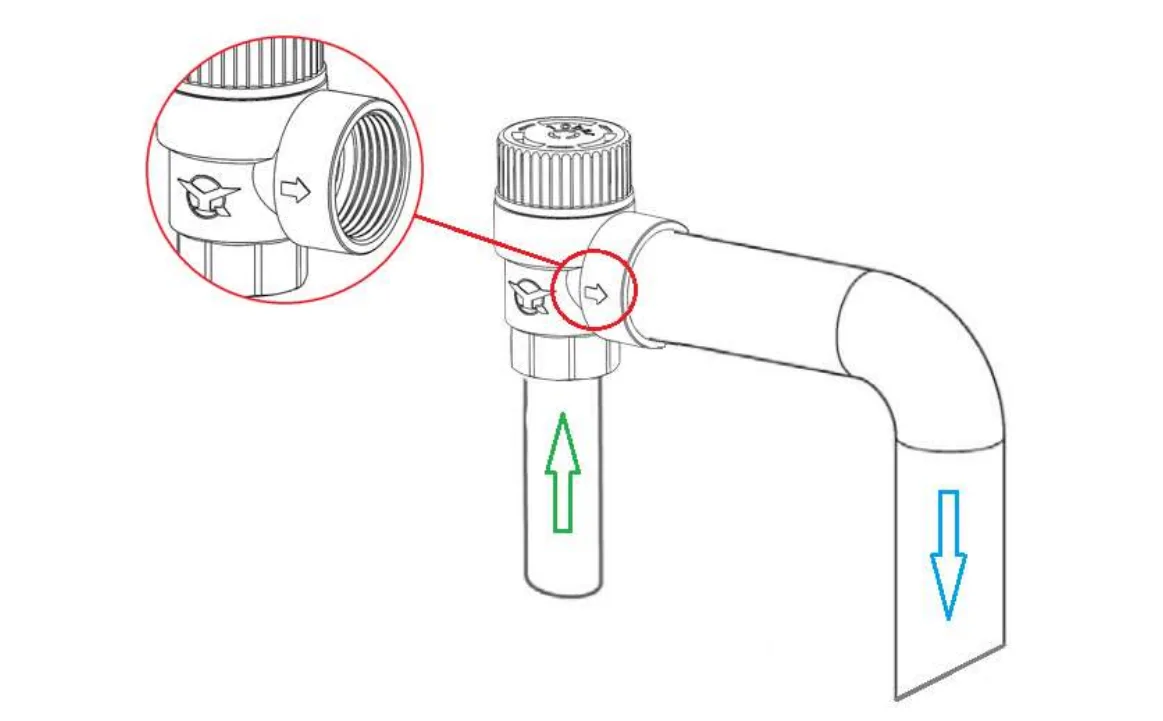

3.2De diameter van de leiding die het systeem met de veiligheidsklep verbindt, moet groter zijn dan of gelijk zijn aan de diameter van de inlaatleiding van de veiligheidsklep. Zorg ervoor dat de stroomrichting van het medium in lijn ligt met de richting van de pijl op de veiligheidsontlastpoort, zoals weergegeven in de onderstaande afbeelding. Het wordt aanbevolen om een ​​herinneringsbordje bij de ontlastpoort van de veiligheidsklep te plaatsen met de tekst: “Blokkeer de uitlaat niet tijdens de werking van het systeem.”

3.3 Installeer geen afsluiters of andere klepaccessoires die de stroming van medium op de overdrukpoort verhinderen. Zorg ervoor dat het medium soepel en ongehinderd uit de drukontlastingspoort kan overstromen. De afvoerleiding mag maximaal twee bochten hebben en een lengte van ≤2 meter hebben.

3.4 Zorg ervoor dat er een vloerafvoer of een opvangapparaat in de buurt van de installatielocatie van de veiligheidsklep aanwezig is voor veilige afvoer tijdens inbedrijfstelling, onderhoud bij storingen, etc., om persoonlijk letsel of verlies van eigendommen veroorzaakt door stromend medium te voorkomen.

Inbedrijfstelling

Draai het handwiel één keer in de richting van de pijl op het bovenste handwiel van de veiligheidsklep. Op dit moment moet medium uit de drukontlastingspoort worden afgevoerd. Als er geen medium wordt afgevoerd, controleer dan of de overdrukpoort geblokkeerd is of dat de veiligheidsklep beschadigd is, en controleer de systeemdrukstatus. Het draaien van het handwiel kan alleen worden gebruikt om te controleren of de veiligheidsklep goed werkt. Draai het handwiel niet meerdere keren of in de omgekeerde richting, omdat dit schade aan de veiligheidsklep veroorzaakt.

 Onderhoud

Aanbeveling: Voer elke 6 maanden een functionele test uit.
