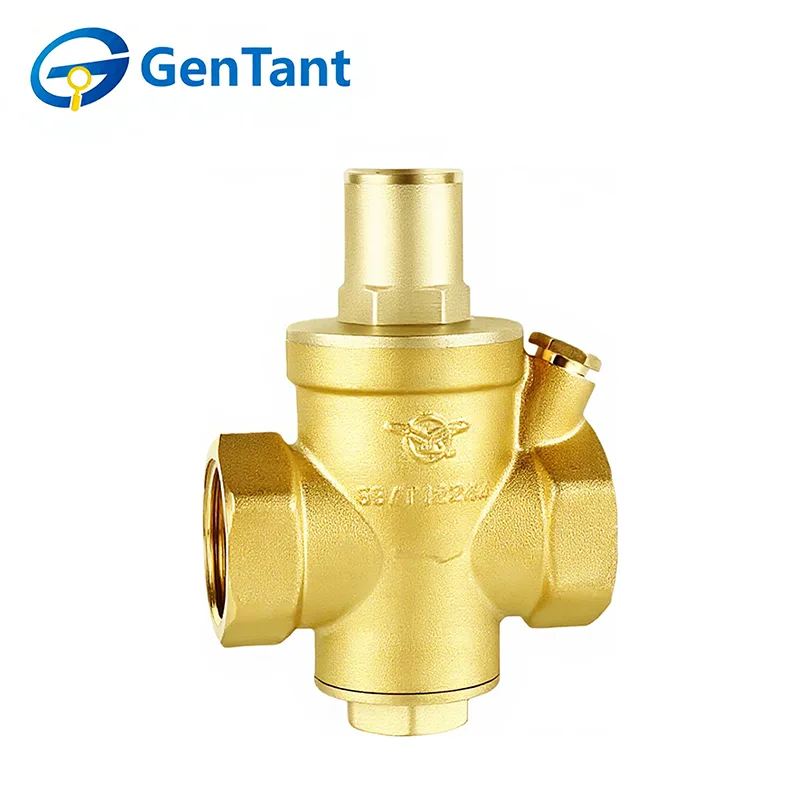

Zwaar uitgevoerd drukreduceerventiel

Onze kleppen zijn ontworpen voor robuuste prestaties in veeleisende residentiële en commerciële toepassingen en beschermen pijpleidingen, apparatuur en eindgebruikersapparatuur effectief tegen schade veroorzaakt door overmatige druk. Door een consistente, gecontroleerde uitlaatdruk te garanderen, verbeteren ze de systeemefficiëntie, minimaliseren ze waterslag en verlengen ze de algehele levensduur van de installatie.

Als u op zoek bent naar een fabriek die zowel groothandelsoplossingen als volledig op maat gemaakte diensten biedt, overweeg dan om samen te werken met GenTant. We combineren strenge kwaliteitscontrole, innovatieve engineering en flexibele OEM/ODM-ondersteuning om hoogwaardige, betrouwbare drukbeheeroplossingen te leveren die zijn afgestemd op uw specifieke projectbehoeften.

Producteigenschap en toepassing

Een drukreduceerventiel voor zwaar gebruik is een essentieel vloeistofregelonderdeel dat de hoge inlaatdruk automatisch reduceert tot een constante, gewenste uitlaatdruk. Functioneel werkt het als een variabel smoringsapparaat; door het stroomgebied te veranderen, beheert het de stroomsnelheid en kinetische energie om een ​​gecontroleerd drukverlies te veroorzaken. Dit mechanisme zorgt ervoor dat de stroomafwaartse druk stabiel blijft, zelfs bij aanzienlijke stroomopwaartse fluctuaties. De belangrijkste kenmerken zijn onder meer de robuuste constructie (PN16-drukwaarde) en flexibele installatie (horizontale of verticale montage). Bovendien is de regelveer volledig geïsoleerd van de waterstroom, waardoor deze geschikt is voor veilig gebruik in drinkwatersystemen.

Productparameter (specificatie)

Verbindingstype met schroefdraad

DN15 (1/2"),DN20 (3/4"),DN25 (1"),DN32 (1-1/4"),DN40 (1-1/2"),DN50 (2")

Technische specificatie

Maximaal toegestane werkdruk (PN): 16 bar

Drukregelbereik (Ps): 1~6 bar

Uitlaatdruk Fabrieksinstelling: 3 bar

Werktemperatuurbereik: 0℃ (niet bevriezend) ~ (80℃

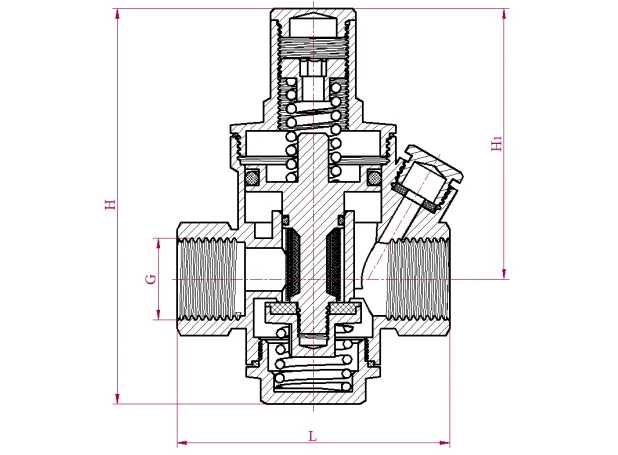

Productdimensie

Productstructuur en werkingsprincipe

Werkingsprincipe

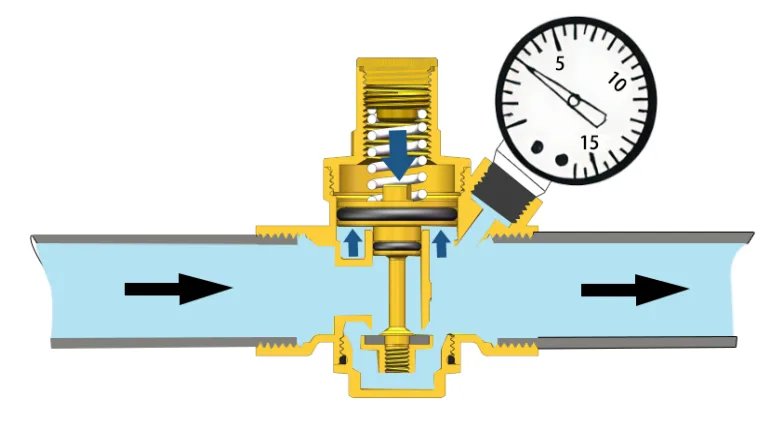

De kernfunctie van de GenTant Heavy-Duty drukreduceerklep is de nauwkeurige modulatie van hoge inlaatdrukken naar een gestabiliseerde, gekalibreerde uitlaatdruk, waardoor de integriteit van daaropvolgende huishoudelijke en industriële vloeistofsystemen wordt beschermd tegen piekgebeurtenissen of plaatselijke overdrukomstandigheden.

Mechanistisch gezien brengt het apparaat een hydraulisch evenwicht tot stand door twee primaire krachten in evenwicht te brengen: de statische kracht die wordt uitgeoefend door een voorgespannen veer, die de klep naar een open positie duwt, tegen de dynamische sluitkracht die wordt gegenereerd door de stroomopwaartse vloeistofdruk die op de interne zuiger inwerkt. Deze continue, zelfwerkende balans handhaaft effectief een consistente, verlaagde drukstatus stroomafwaarts, waardoor zowel de vloeistoftoevoer als de systeembescherming worden geoptimaliseerd.

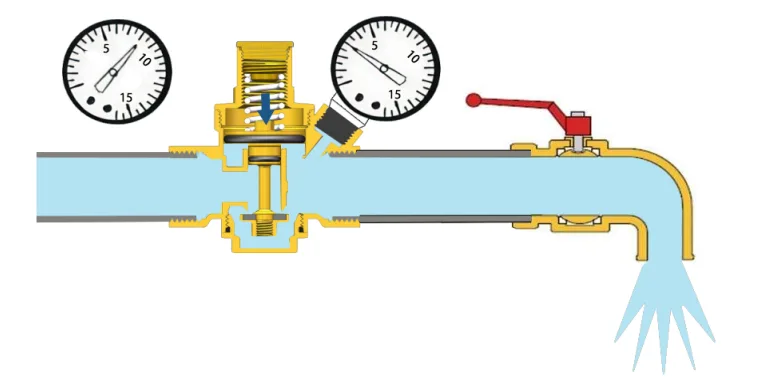

Bedrijfsstatus tijdens waterverbruik

Wanneer de waterkraan wordt geopend, overtreft de kracht die wordt uitgeoefend door de interne veer de opwaartse hydraulische druk die op het onderoppervlak van de zuiger inwerkt. Dientengevolge beweegt de zuiger naar beneden, waardoor de vloeistofstroomdoorgang wordt geopend. Naarmate er meer stroomafwaartse kranen worden geactiveerd, neemt de tegendruk onder de zuiger af, wat resulteert in een proportionele toename van de volumetrische stroomsnelheid door de drukreduceerklep.

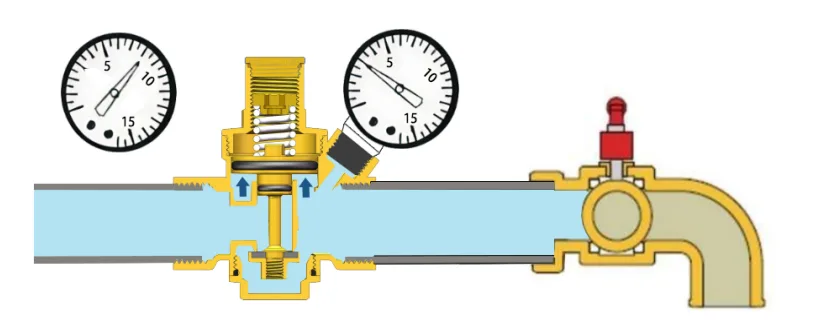

Bedrijfsstatus tijdens nulstroom

Bij het sluiten van een stroomafwaartse kraan stijgt de hydraulische druk in het stroomafwaartse circuit. Deze verhoogde druk drijft de interne zuiger omhoog, waardoor de vloeistofdoorgang effectief wordt afgesloten en de stroomafwaartse druk op het vooraf gedefinieerde instelpunt wordt gestabiliseerd. De onmiddellijke sluiting van de drukreduceerklep wordt bereikt wanneer de opwaartse hydraulische kracht die op de zuiger inwerkt groter is dan de tegenwerkende kracht die wordt uitgeoefend door het interne veermechanisme.

Installatie- en bedieningsinstructies

4.1 Voordat u de GenTant Heavy-Duty drukreduceerklep installeert, wordt aanbevolen om lucht en vuil uit het leidingsysteem te verwijderen.

4.2 Controleer de richting van de waterstroom (aangegeven door een pijl op het klephuis).

4.3 De drukreduceerklep kan op zowel verticale als horizontale leidingsecties worden geïnstalleerd (omgekeerde installatie is verboden).

4.4 De klep mag niet worden geïnstalleerd op plaatsen waar bevriezing kan optreden, zoals buiten, omdat bevriezing de unit zal beschadigen.

4.5 Het drukreduceerventiel moet op een gemakkelijk bereikbare plaats worden geïnstalleerd, zodat de druk kan worden aangepast en afgelezen. Installatie in pijpschachten wordt niet aanbevolen vanwege mogelijke bevriezing.

4.6 Het fenomeen "waterslag" is een primaire oorzaak van defecten aan de drukreduceerklep. Installatiemethoden zoals geïllustreerd in de onderstaande afbeelding worden aanbevolen, omdat ze de werking van alle stroomafwaartse apparatuur optimaliseren en eenvoudiger onderhoudstaken mogelijk maken.

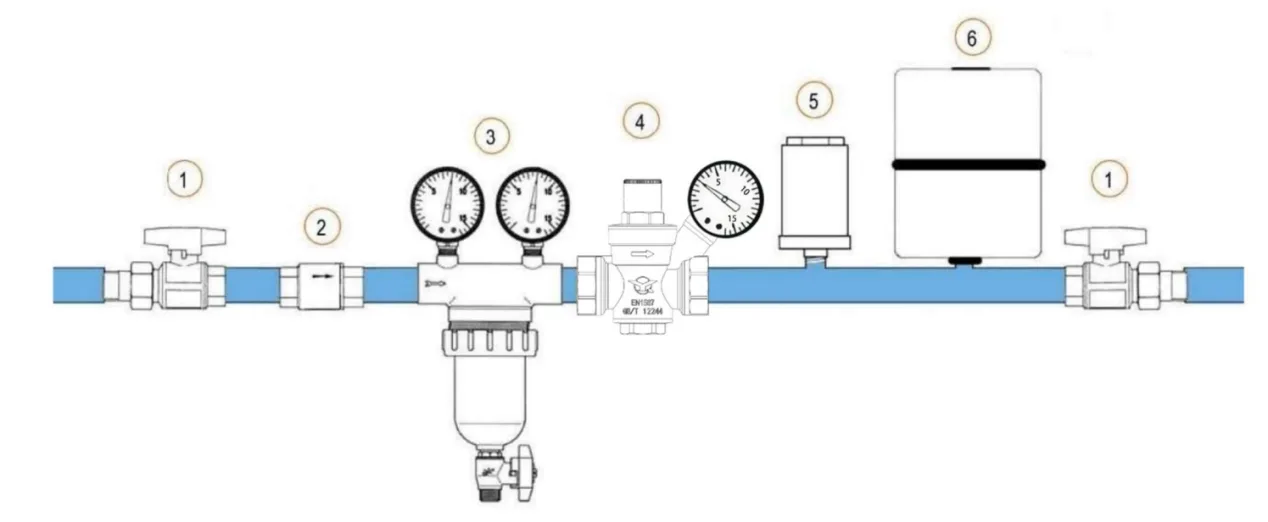

① Afsluitklep: stroomopwaarts en stroomafwaarts van de drukreduceerklep geïnstalleerd om onderhoudswerkzaamheden aan verschillende apparatuur te vergemakkelijken.

② Terugslagklep: Voorkomt terugstroming.

③ Filter: Filtert onzuiverheden in de hoofdtoevoerleiding om vervuiling in alle stroomafwaartse apparatuur te voorkomen en hun prestaties te behouden.

④ Dynamische stabiele drukreduceerklep van het zuigertype.

⑤ Waterslagafleider: Voorkomt fluctuaties in de pijpleiding wanneer de watertoevoer wordt hersteld na een onderbreking, waardoor alle stroomafwaartse apparatuur beschadigd zou kunnen raken.

⑥ Expansievat: Gebruikt in warmwater- en warmwateropslagsystemen waar de druk kan stijgen als gevolg van vloeistofwarmte, waardoor de overdruk wordt geabsorbeerd.

druk regeling

De uitlaatdruk van het drukreduceerventiel is in de fabriek ingesteld op 3 bar; de stroomafwaartse druk kan op de volgende manieren worden aangepast:

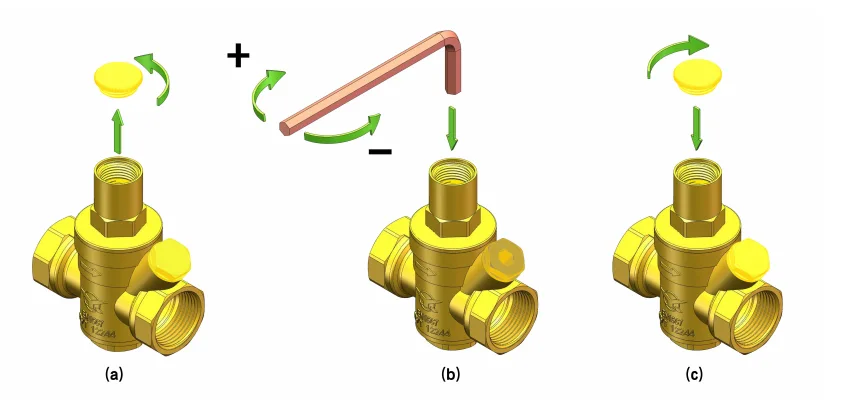

1.Sluit de afsluiter achter het drukreduceerventiel

2. Schroef de plastic dop linksom los

3. Steek een inbussleutel in de afsteldop van de drukreduceerklep om af te stellen: draai met de klok mee om de stroomafwaartse druk te verhogen, draai tegen de klok in om de stroomafwaartse druk te verlagen (Afbeelding b)

4. De op de manometer van het drukreduceerventiel weergegeven drukwaarde is de ingestelde stroomafwaartse druk

5. Nadat de aanpassing is voltooid, draait u de plastic dop met de klok mee vast

Om het optreden van geluid of cavitatieverschijnselen te voorkomen, wordt aanbevolen een inlaat-uitlaatdrukreductieverhouding van minder dan 2,5 te handhaven. Als de vereiste uitlaatdruk bijvoorbeeld 4 bar bedraagt, mag de inlaatdruk niet hoger zijn dan 10 bar. Overweeg indien nodig om extra drukreduceerventielen in serie te installeren om de gewenste drukverlaging stapsgewijs te bereiken.

Problemen oplossen

① Drukreduceerkleppen die in warmwaterleidingen of warmwateropslagsystemen zijn geïnstalleerd, zullen een toename van de stroomafwaartse druk ervaren. Dit gebeurt omdat het verwarmen van het water de druk verhoogt, en wanneer er geen waterverbruik is, bevindt de drukreduceerklep zich in een gesloten toestand, waardoor wordt voorkomen dat de opgebouwde druk wordt "ontlast".

Oplossing: Installeer een expansievat tussen de warmwaterinlaat en de drukreduceerklep om de verhoogde druk op te vangen.

② Stroomafwaartse druk is niet consistent met de ingestelde drukwaarde. In gebieden met een slechte waterkwaliteit kunnen onzuiverheden die door de drukreduceerklep stromen zich gemakkelijk ophopen tussen de klepzitting en de zuiger, waardoor de klep niet volledig kan sluiten. Hierdoor kan de stroomopwaartse druk naar de stroomafwaartse zijde sijpelen, waardoor de stroomafwaartse druk toeneemt.

Oplossing: Installeer een filter stroomopwaarts van de drukreduceerklep en voer regelmatig een reiniging uit.
