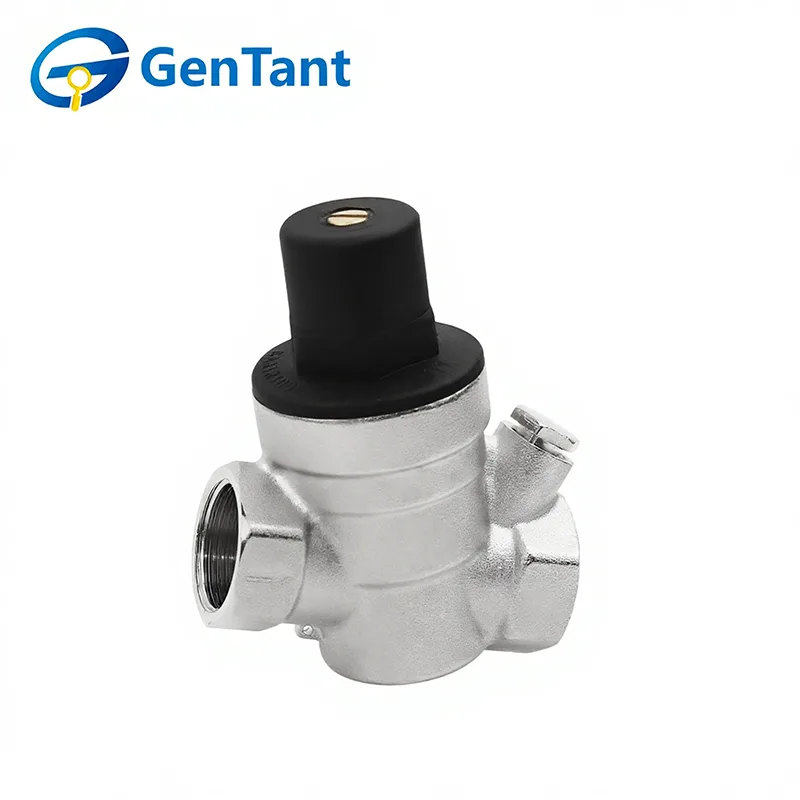

Membraandrukreduceerventiel

Membraandrukreduceerventielen zijn nauwkeurig ontworpen apparaten die van cruciaal belang zijn voor het handhaven van een stabiele, gecontroleerde stroomafwaartse druk in vloeistofsystemen. Door gebruik te maken van een gevoelig membraanmechanisme regelen en verlagen ze de inkomende hoge druk automatisch tot een veilig, vooraf bepaald instelpunt, waardoor een betrouwbare bescherming wordt gegarandeerd voor stroomafwaartse pijpleidingen, armaturen en apparaten. Deze functie is van vitaal belang voor het voorkomen van schade, het minimaliseren van waterslag, het verminderen van het waterverbruik en het verbeteren van de algehele veiligheid en levensduur van residentiële, commerciële en gemeentelijke watervoorzieningsnetwerken.

Door prioriteit te geven aan zowel technologische vooruitgang als productintegriteit, levert GenTant hoogwaardige membraandrukreduceerkleppen die voldoen aan de veeleisende eisen van moderne hydraulische systemen en zo de systeemefficiëntie en operationele veiligheid wereldwijd ondersteunen.

Producteigenschap en toepassing

Deze membraandrukreduceerklep handhaaft een stabiele stroomafwaartse druk, ongeacht inlaatfluctuaties. Het beschikt over een robuuste structuur met een drukklasse van PN25 en maakt flexibele installatie in horizontale of verticale richtingen mogelijk zonder de prestaties, afstelling of afdichting te beïnvloeden.

De klep wordt voornamelijk gebruikt in gemeentelijke watervoorzieningssystemen en is ontworpen om de hoge en onstabiele inkomende waterdruk te verminderen en te stabiliseren, waardoor een constante en veilige waterdruk voor eindgebruikersverbindingen wordt gegarandeerd. De belangrijkste functie ervan is het automatisch handhaven van een constante stroomafwaartse druk, zelfs wanneer de stroomopwaartse druk varieert.

Productparameter (specificatie)

Verbindingstype met schroefdraad

DN15 (1/2"),DN20 (3/4"),DN25 (1"),DN32 (1-1/4"),DN40 (1-1/2"),DN50 (2")

Technische specificatie

Maximaal toegestane werkdruk (PN): 25 bar

Drukregelbereik (Ps): 0,5~6 bar

Uitlaatdruk Fabrieksinstelling: 3 bar

Werktemperatuurbereik: 0℃ (niet bevriezend) ~ (80℃

Geluidsniveau (dB(A)): ≤ 30

Materiaal samenstelling

① Kleplichaam, klepdeksel, klepspoel: HPb59-1

② Afdichtingselement: EPDM

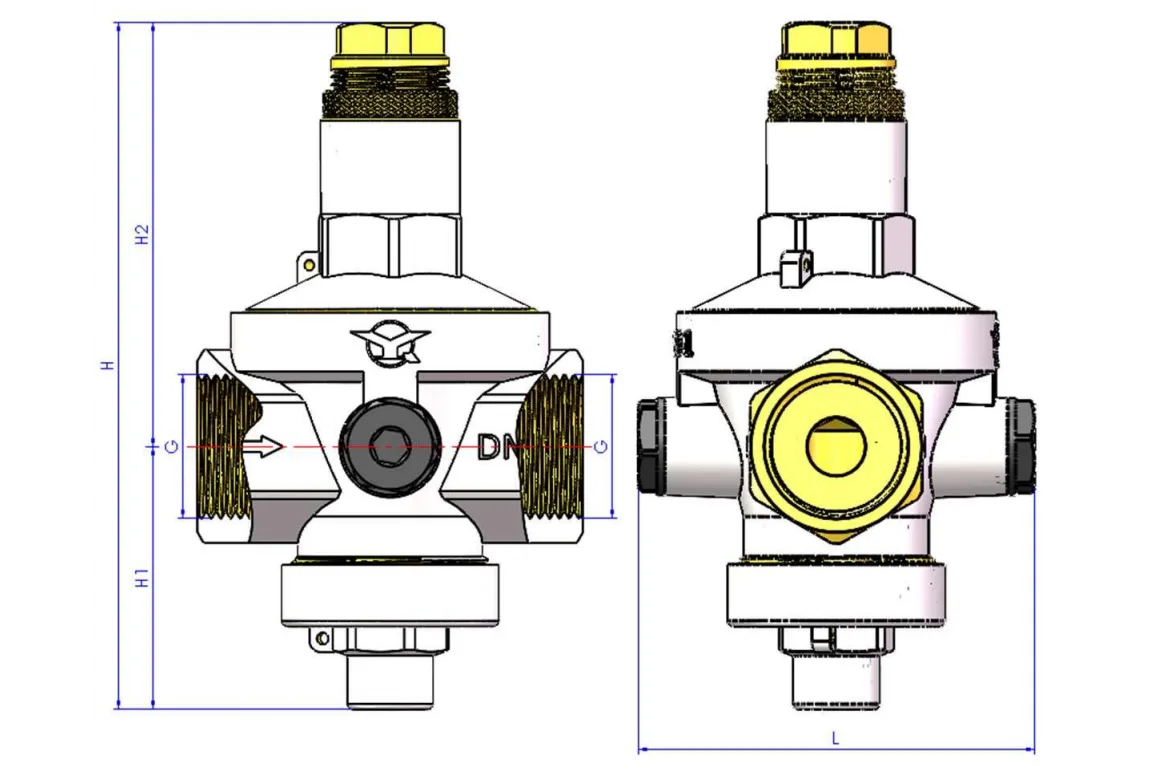

Productdimensie

Productstructuur en werkingsprincipe

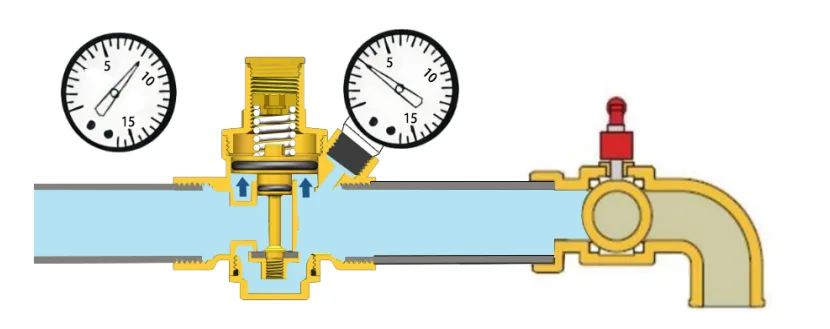

Werkingsprincipe

De kernfunctie van een membraandrukreduceerventiel is de nauwkeurige modulatie van hoge inlaatdrukken naar een gestabiliseerde, gekalibreerde uitlaatdruk, waardoor de integriteit van daaropvolgende huishoudelijke en industriële vloeistofsystemen wordt beschermd tegen piekgebeurtenissen of plaatselijke overdrukomstandigheden.

Mechanistisch gezien brengt het apparaat een hydraulisch evenwicht tot stand door twee primaire krachten in evenwicht te brengen: de statische kracht die wordt uitgeoefend door een voorgespannen veer, die de klep naar een open positie duwt, tegen de dynamische sluitkracht die wordt gegenereerd door de stroomopwaartse vloeistofdruk die op de interne zuiger inwerkt. Deze continue, zelfwerkende balans handhaaft effectief een consistente, verlaagde drukstatus stroomafwaarts, waardoor zowel de vloeistoftoevoer als de systeembescherming worden geoptimaliseerd.

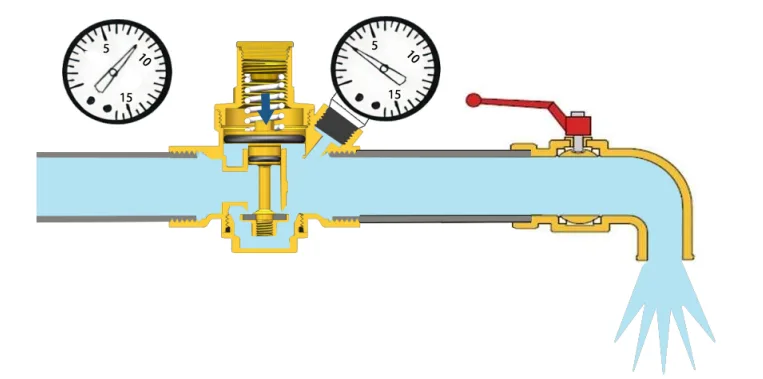

Bedrijfsstatus tijdens waterverbruik

Wanneer de waterkraan wordt geopend, overtreft de kracht die wordt uitgeoefend door de interne veer de opwaartse hydraulische druk die op het onderoppervlak van de zuiger inwerkt. Dientengevolge beweegt de zuiger naar beneden, waardoor de vloeistofstroomdoorgang wordt geopend. Naarmate er meer stroomafwaartse kranen worden geactiveerd, neemt de tegendruk onder de zuiger af, wat resulteert in een proportionele toename van de volumetrische stroomsnelheid door de drukreduceerklep.

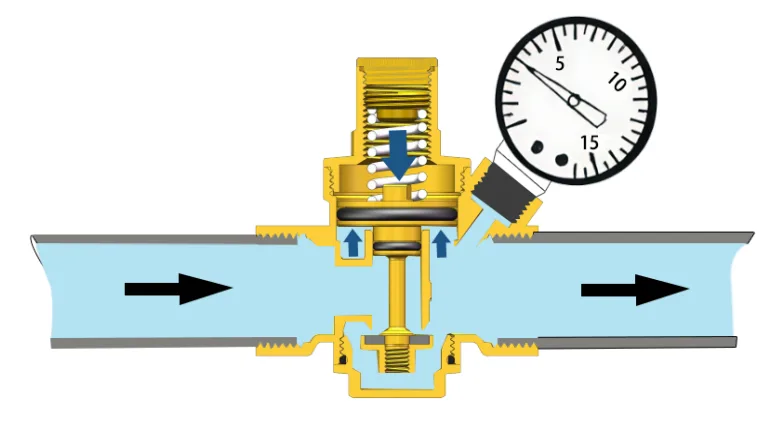

Bedrijfsstatus tijdens nulstroom

Bij het sluiten van een stroomafwaartse kraan stijgt de hydraulische druk in het stroomafwaartse circuit. Deze verhoogde druk drijft de interne zuiger omhoog, waardoor de vloeistofdoorgang effectief wordt afgesloten en de stroomafwaartse druk op het vooraf gedefinieerde instelpunt wordt gestabiliseerd. De onmiddellijke sluiting van de drukreduceerklep wordt bereikt wanneer de opwaartse hydraulische kracht die op de zuiger inwerkt groter is dan de tegenwerkende kracht die wordt uitgeoefend door het interne veermechanisme.

Installatie- en bedieningsinstructies

4.1 Voordat u het drukreduceerventiel installeert, wordt aanbevolen om lucht en vuil uit het leidingsysteem te verwijderen.

4.2 Controleer de richting van de waterstroom (aangegeven door een pijl op het klephuis).

4.3 De drukreduceerklep kan op zowel verticale als horizontale leidingsecties worden geïnstalleerd (omgekeerde installatie is verboden).

4.4 De klep mag niet worden geïnstalleerd op plaatsen waar bevriezing kan optreden, zoals buiten, omdat bevriezing de unit zal beschadigen.

4.5 Het drukreduceerventiel moet op een gemakkelijk bereikbare plaats worden geïnstalleerd, zodat de druk kan worden aangepast en afgelezen. Installatie in pijpschachten wordt niet aanbevolen vanwege mogelijke bevriezing.

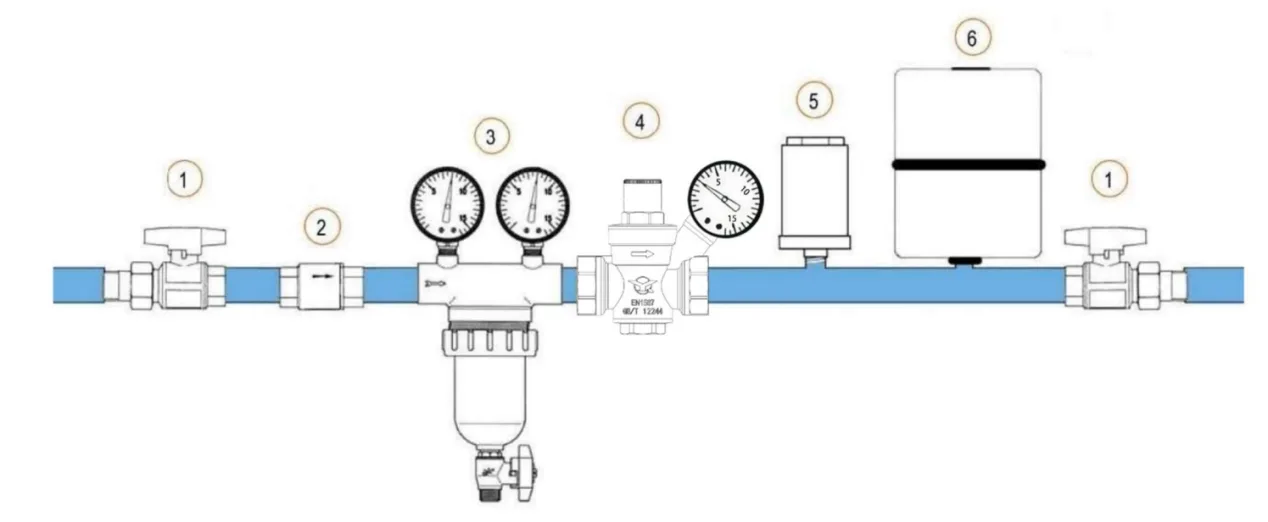

4.6 Het fenomeen "waterslag" is een primaire oorzaak van defecten aan de drukreduceerklep. Installatiemethoden zoals geïllustreerd in de onderstaande afbeelding worden aanbevolen, omdat ze de werking van alle stroomafwaartse apparatuur optimaliseren en eenvoudiger onderhoudstaken mogelijk maken.

① Afsluitklep: stroomopwaarts en stroomafwaarts van de drukreduceerklep geïnstalleerd om onderhoudswerkzaamheden aan verschillende apparatuur te vergemakkelijken.

② Terugslagklep: Voorkomt terugstroming.

③ Filter: Filtert onzuiverheden in de hoofdtoevoerleiding om vervuiling in alle stroomafwaartse apparatuur te voorkomen en hun prestaties te behouden.

④ Dynamische stabiele drukreduceerklep van het zuigertype.

⑤ Waterslagafleider: Voorkomt fluctuaties in de pijpleiding wanneer de watertoevoer wordt hersteld na een onderbreking, waardoor alle stroomafwaartse apparatuur beschadigd zou kunnen raken.

⑥ Expansievat: Gebruikt in warmwater- en warmwateropslagsystemen waar de druk kan stijgen als gevolg van vloeistofwarmte, waardoor de overdruk wordt geabsorbeerd.

druk regeling

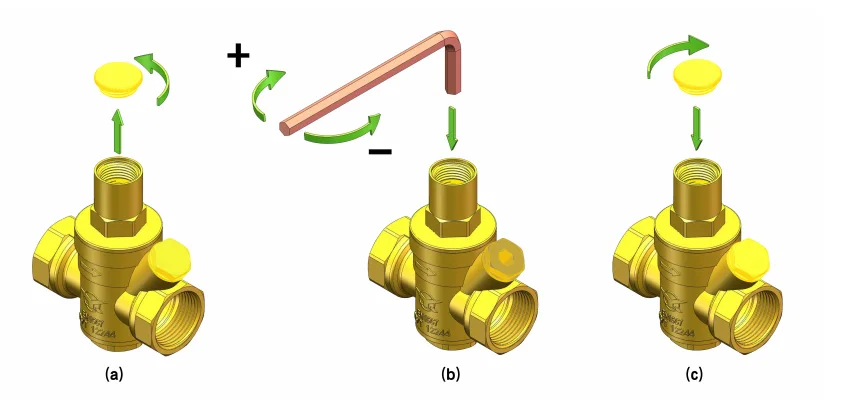

De uitlaatdruk van het drukreduceerventiel is in de fabriek ingesteld op 3 bar; de stroomafwaartse druk kan op de volgende manieren worden aangepast:

1.Sluit de afsluiter achter het drukreduceerventiel

2. Schroef de plastic dop linksom los

3. Steek een inbussleutel in de afsteldop van de drukreduceerklep om af te stellen: draai met de klok mee om de stroomafwaartse druk te verhogen, draai tegen de klok in om de stroomafwaartse druk te verlagen (Afbeelding b)

4. De op de manometer van het drukreduceerventiel weergegeven drukwaarde is de ingestelde stroomafwaartse druk

5. Nadat de aanpassing is voltooid, draait u de plastic dop met de klok mee vast

Om het optreden van geluid of cavitatieverschijnselen te voorkomen, wordt aanbevolen een inlaat-uitlaatdrukreductieverhouding van minder dan 2,5 te handhaven. Als de vereiste uitlaatdruk bijvoorbeeld 4 bar bedraagt, mag de inlaatdruk niet hoger zijn dan 10 bar. Overweeg indien nodig om extra drukreduceerventielen in serie te installeren om de gewenste drukverlaging stapsgewijs te bereiken.

Problemen oplossen

① Drukreduceerkleppen die in warmwaterleidingen of warmwateropslagsystemen zijn geïnstalleerd, zullen een toename van de stroomafwaartse druk ervaren. Dit gebeurt omdat het verwarmen van het water de druk verhoogt, en wanneer er geen waterverbruik is, bevindt de drukreduceerklep zich in een gesloten toestand, waardoor wordt voorkomen dat de opgebouwde druk wordt "ontlast".

Oplossing: Installeer een expansievat tussen de warmwaterinlaat en de drukreduceerklep om de verhoogde druk op te vangen.

② Stroomafwaartse druk is niet consistent met de ingestelde drukwaarde. In gebieden met een slechte waterkwaliteit kunnen onzuiverheden die door de drukreduceerklep stromen zich gemakkelijk ophopen tussen de klepzitting en de zuiger, waardoor de klep niet volledig kan sluiten. Hierdoor kan de stroomopwaartse druk naar de stroomafwaartse zijde sijpelen, waardoor de stroomafwaartse druk toeneemt.

Oplossing: Installeer een filter stroomopwaarts van de drukreduceerklep en voer regelmatig een reiniging uit.
