Omzeil de veiligheidsklep
  • Omzeil de veiligheidsklepOmzeil de veiligheidsklep

Omzeil de veiligheidsklep

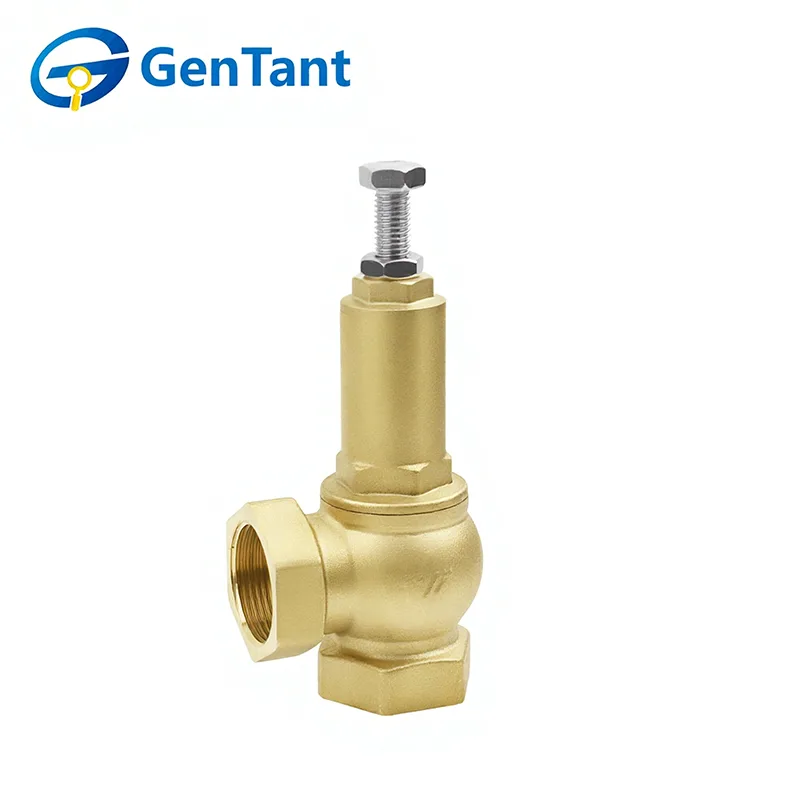

GenTant, een gespecialiseerde Chinese fabrikant met meer dan 20 jaar ervaring, levert betrouwbare bypass-veiligheidskleppen aan klanten over de hele wereld. Dit essentiële veiligheidsapparaat gaat automatisch open om overtollige vloeistofstroom af te leiden wanneer de systeemdruk een vooraf ingestelde limiet overschrijdt, waardoor pompen, warmtewisselaars en andere kritieke apparatuur worden beschermd tegen schade als gevolg van overdruk of plotselinge stroomonderbreking.

Onze kleppen zijn ontworpen voor precisie en duurzaamheid en zorgen voor operationele veiligheid en een lange levensduur van het systeem in HVAC-, industriële proces- en brandbeveiligingstoepassingen. We nodigen ingenieurs en kopers uit om onze specificaties te bekijken, een offerte aan te vragen en GenTant te selecteren als uw vertrouwde partner voor het beveiligen van kritieke infrastructuur. Neem vandaag nog contact met ons op om uw projectvereisten te bespreken.


Producteigenschap en toepassing

De bypass-veiligheidsklep biedt kritische overdrukbescherming door automatisch te openen bij een vooraf ingestelde druk om overtollige stroom af te leiden. Het beschikt over een nauwkeurige kalibratie, een robuuste constructie voor hoge betrouwbaarheid en een manipulatiebestendige instelling om consistente veiligheidsprestaties te garanderen.


Een bypass-veiligheidsklep is essentieel voor het beveiligen van pompen, warmtewisselaars en ketels in HVAC-systemen, industriële processen en brandbeveiligingscircuits. Het voorkomt schade tijdens plotselinge stroomveranderingen, het opstarten van systemen of drukstoten, waardoor de operationele continuïteit en een lange levensduur van de apparatuur worden gegarandeerd.


Productparameter (specificatie)

Technische specificatie

Benaming / Naam

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

2 1/2"

3"

Maximale werkdruk (bar)

16

Toepasselijke werktemperatuur (°C)

-10 - 180

Instelbaar drukbereik (bar)

1 - 12

In de fabriek ingestelde druk (bar)

3

Buigweerstandswaarde (N.m)

105

225

340

475

610

1100

1550

1900


Stroomparameters

Waterdruk (bar)

Waterstroom (m³/u)

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

2 1/2"

3"

1.0

0.9

2.1

3.8

5.5

7.2

13.0

21.5

33.5

2.0

1.1

2.5

4.5

6.5

10

13.0

28.5

43.0

3.0

1.32

2.9

5.3

7.5

11.5

18.5

33.0

50.0

4.0

1.5

3.2

6.0

8.5

12.8

20.5

37.0

55.5

5.0

1.7

3.56

6.5

9.5

13.4

22.5

41.0

61.0

6.0

1.8

3.8

7.0

10.3

15.3

24.3

44.3

66.3

7.0

1.9

4.08

7.5

11

16.3

26.0

47.6

71.0

8.0

2.06

4.3

8.0

11.5

17.3

27.8

51.0

75.0

9.0

2.15

4.56

8.5

12.2

18.3

29.2

53.8

79.5

10.0

2.25

4.76

9.0

12.8

19.2

30.5

57.0

84.3

11.0

2.32

4.82

9.2

13.3

20.1

32.0

59.3

88.5

12.0

2.45

5.0

9.5

14

20.8

33.3

62.3

92.3


Productdimensie

Bypass Safety Valve

Specificaties

D(mm)

EEN(mm)

B(mm)

H1(mm)

H(mm)

S(mm)

Gewicht

1/2"

Ø16

50

31.5

87.5

112

28

323g

3/4"

Ø20

60.5

38

109

141

34

543g

1"

Ø25

69

42.5

126

162

40.5

772g

1 1/4"

Ø30

82

52

135

180

50

1215g

1 1/2"

Ø37

93

58

160

209

56

1785g

2"

Ø43

111.5

71

190

248

68

2675g

2 1/2"

Ø60

137

85

227.5

293.5

85

4808g

3"

Ø72

153.5

94.5

261

338

98

6645g

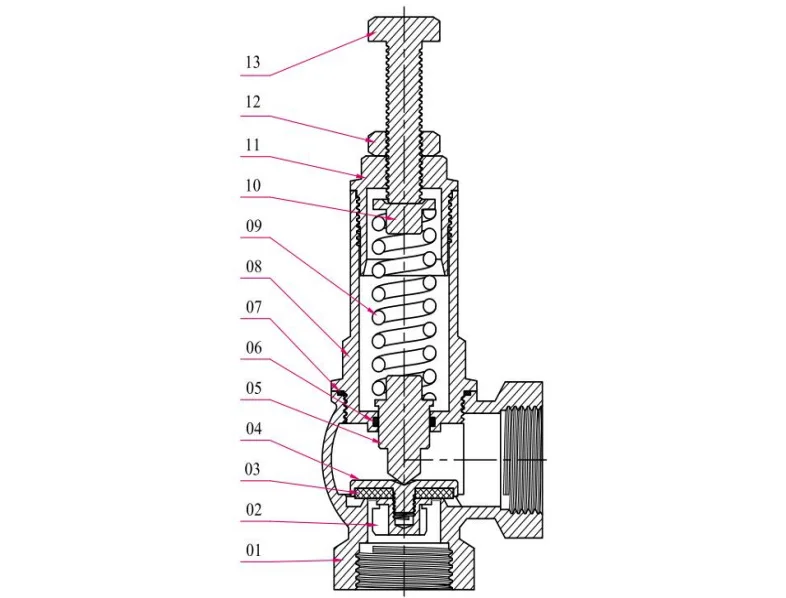

Structuur

Bypass Safety Valve

Artikelnr.

Productnaam

Materiaal

1

Kleplichaam

HPb59-1

2

Waterpersplaat inzetstuk

HPb59-1

3

Platte sluitring/pakking

FPM

4

Waterpersplaat

HPb59-1

5

Ventielkern / spoel

HPb59-1

6

O-ring

EPDM

7

Afdichtring/pakking

PTFE

8

Adapter / Nippel

HPb59-1

9

Lente

65 Mn (mangaanstaal)

10

Veerhouderplaat

HPb59-1

11

Adapterdop / deksel

HPb59-1

12

Moer

S304

13

Schroef / Bout

S304


Werkingsprincipe

Een veiligheidsklep is een speciaal type klep waarvan de openings- en sluitcomponenten normaal gesloten worden gehouden door een externe kracht. Wanneer de druk van het medium in apparatuur of pijpleidingen boven een bepaalde waarde stijgt, wordt voorkomen dat de mediumdruk in de leiding of apparatuur die waarde overschrijdt door het medium buiten het systeem af te voeren. Veiligheidskleppen behoren tot de categorie automatische kleppen en worden voornamelijk gebruikt op ketels, drukvaten en pijpleidingen om de druk te regelen zodat deze de ingestelde limiet niet overschrijdt, en spelen een cruciale beschermende rol voor de persoonlijke veiligheid en de bediening van apparatuur.

Opmerking: Veiligheidskleppen moeten een druktest ondergaan voordat ze kunnen worden gebruikt.


Installatie- en bedieningsinstructies

Voordat een veiligheidsklep wordt geïnstalleerd, moet de pijpleiding grondig worden gereinigd en gespoeld. Dit heeft betrekking op de vraag of de veiligheidsklep goed kan werken en het beoogde doel kan vervullen, terwijl ook de operationele prestaties, afdichtingsprestaties en debietindicatoren rechtstreeks worden beïnvloed.


Installatiepositie van de veiligheidsklep

Bij het selecteren van de installatiepositie voor een veiligheidsklep moeten de volgende zaken in acht worden genomen:

1.1 De veiligheidsklep moet verticaal worden geïnstalleerd op het meest drukgevoelige punt in het beschermde systeem of de beschermde apparatuur, zoals de bovenkant van een ketel;

1.2 De veiligheidsklep moet worden geïnstalleerd op een locatie die demontage en periodieke inspectie en onderhoud vergemakkelijkt;


Installatie van de inlaatleidingen van de veiligheidsklep

Het is het beste om de veiligheidsklep verticaal en rechtstreeks op de aansluitleiding van de ketel te installeren, zonder extra toevoerleidingen. Als inlaatleidingen moeten worden gebruikt, mag de binnendiameter ervan niet kleiner zijn dan de inlaatdiameter van de veiligheidsklep, en moet deze zo kort mogelijk zijn om de pijpleidingweerstand en de momentkracht die wordt uitgeoefend door de afvoerreactiekracht van de veiligheidsklep op de ketelverbinding te verminderen.


Installatie van afvoerleidingen van veiligheidskleppen

Om de impact van de afvoerleidingen op de prestaties van de veiligheidsklep te minimaliseren, moeten de volgende punten tijdens de installatie in acht worden genomen:

3.1 De binnendiameter van de afvoerleiding moet groter zijn dan de uitlaatdiameter van de veiligheidsklep om overmatige tegendruk te voorkomen, die de werking van de veiligheidsklep zou beïnvloeden;

3.2 De leidingen moeten voldoende worden ondersteund om te voorkomen dat er leidingspanning (installatiespanning en thermische spanning) wordt toegevoegd aan de veiligheidsklep, wat de prestaties van de veiligheidsklep zou beïnvloeden;

3.3 In principe is het beter dat iedere veiligheidsklep een aparte afvoerleiding gebruikt. Als twee of meer veiligheidskleppen een gemeenschappelijke verzamelleiding (verzamelleiding) delen, moet de verzamelleiding voldoende afvoeroppervlak hebben en moet de verandering in de stroomrichting waar de afvoerleiding de verzamelleiding binnengaat zo klein mogelijk zijn;

3.4 De afvoerleiding moet voorzien zijn van geschikte afvoergaten (watergaten) om de ophoping van regen, sneeuw, condensaat enz. in de afvoerleiding te voorkomen;

3.5 Het is onredelijk dat het gewicht van de afvoerleiding wordt gedragen door de uitlaataftakleiding van de veiligheidsklep; in plaats daarvan moet deze worden ondersteund door een speciale ondersteuningsstructuur, die moet kunnen voorkomen dat de pijpleiding beweegt of trilt als gevolg van de reactiekracht wanneer de veiligheidsklep ontlaadt.


Richtlijnen voor het aanpassen van de prestatie van veiligheidskleppen

De door ons bedrijf geleverde veiligheidskleppen zijn getest bij kamertemperatuur volgens de standaardvoorschriften (de fabrieksdruk bedraagt ​​3 bar). Er is echter een temperatuurverschil tussen de werkelijke bedrijfstoestand van de veiligheidsklep en de instelling van de kamertemperatuur, wat resulteert in een afwijking in de insteldruk (openingsdruk) tussen de instelling van de kamertemperatuur en de werkelijke bedrijfstoestand. Om deze reden moeten veiligheidskleppen met aanzienlijke temperatuurverschillen ter plaatse een warmafstelling ondergaan. De aanpassingsinhoud omvat doorgaans het aanpassen van de insteldruk (openingsdruk) en het aanpassen van de persdruk.


Aanpassing van de insteldruk en persdruk

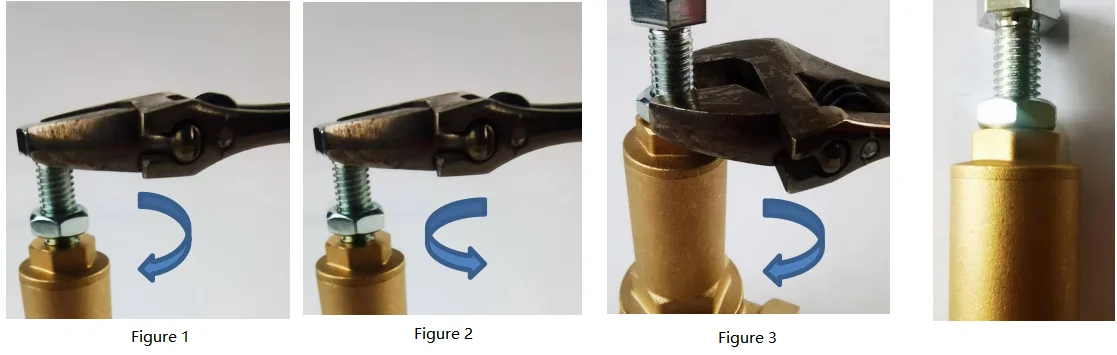

Draai de moer los; Binnen het gespecificeerde werkdrukbereik van de veer draait u de schroef om de compressiehoeveelheid van de veer te wijzigen en de openingsdruk aan te passen. Verhoog bij het afstellen eerst langzaam de inlaatdruk van de veiligheidsklep, zodat de klep tweemaal openspringt. Als de openingsdruk te laag is (verlaag eerst de inlaatdruk van de klep), draai dan de stelschroef met de klok mee (Figuur 1). Als de openingsdruk te hoog is, draait u de stelschroef tegen de klok in (Figuur 2). Zodra de vereiste openingsdruk is ingesteld, draait u de moer vast (Figuur 3).

Bypass Safety Valve
