Ketelveiligheidsgroep

Een Boiler Safety Group is een geïntegreerde, kritische assemblage die is ontworpen om uitgebreide bescherming en operationele controle te bieden voor warmwaterboilersystemen. De primaire functie ervan combineert drie essentiële veiligheidsmechanismen: een overdrukventiel om automatisch overtollige druk af te laten en catastrofale overdruk te voorkomen; een manometer voor realtime visuele monitoring van de systeemdruk; en een unieke combinatieklep die extra functies integreert, zoals debietregeling, terugslagklep of vulklepfuncties om veilige waterniveaus te handhaven en terugstroming te voorkomen. Deze geïntegreerde unit zorgt voor systeemveiligheid, operationele stabiliteit en naleving van strenge verwarmingsvoorschriften, en beschermt tegen schade en gevaarlijke omstandigheden in commerciële en residentiële ketelinstallaties.

Producteigenschap en toepassing

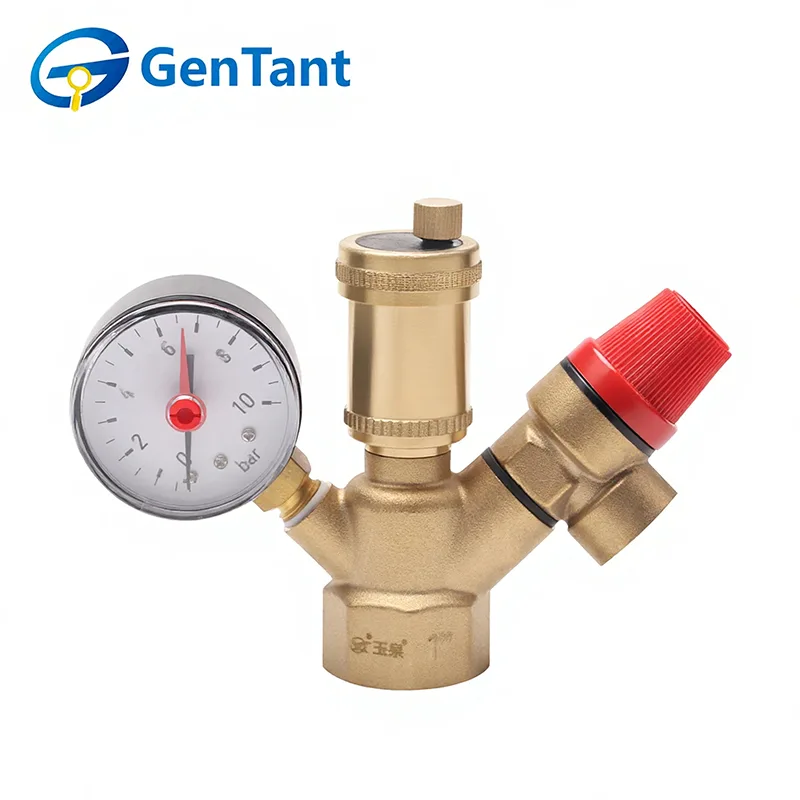

Een Boiler Safety Group 1 is een geïntegreerd beveiligingssamenstel voor autonome verwarmings- en sanitair warmwatersystemen (SWW) (tot 10 bar). Het combineert drie cruciale functies in één koperen behuizing om operationele stabiliteit te garanderen.

Drukbeveiliging: Een geïntegreerde veiligheidsklep voert automatisch water af als de druk de ingestelde limiet overschrijdt, waardoor tank- of leidingbreuk wordt voorkomen.

Luchtverwijdering: Een automatische ontluchter laat voortdurend gassen ontsnappen, waardoor "luchtbellen", lawaai en interne corrosie worden voorkomen.

Monitoring: Een ingebouwde manometer zorgt voor realtime visuele tracking van de systeemdruk.

Het wordt gebruikt in gesloten verwarmings- en warmwatersystemen en beschermt ketels en indirecte boilers tegen thermische uitzetting. Het is essentieel voor het handhaven van de veiligheid in particuliere woningen met onafhankelijke warmtebronnen op gas, elektriciteit of vaste brandstoffen.

Productparameter (specificatie)

Technische specificatie

Nominale druk, MPa: 1,0

Testdruk, MPa: 1,5

Bedrijfstemperatuur in pijpleiding: tot +120 °C

Aansluitgrootte, inch: 1

Insteldruk veiligheidsklep, bar: 3,0

Minimale bedrijfsmediumdruk, bar: 0,05

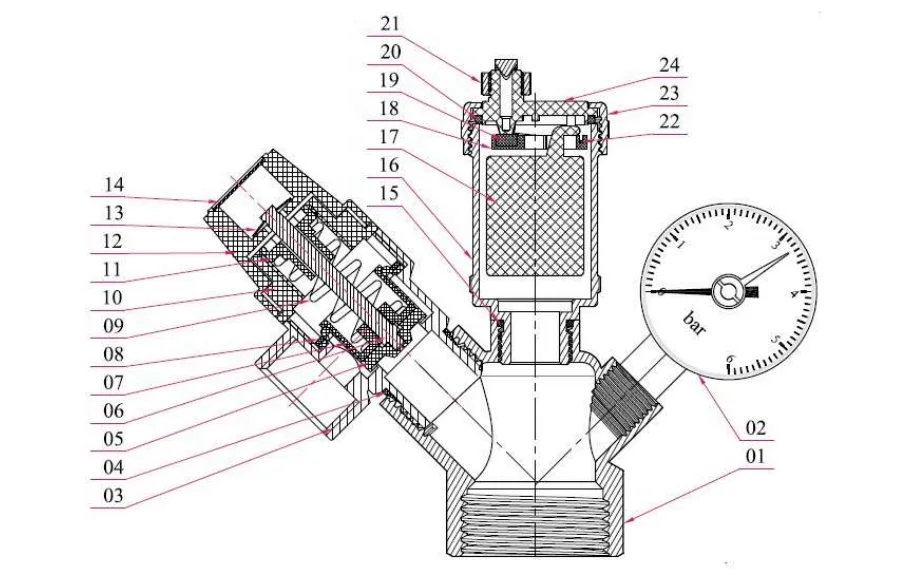

Materiaal samenstelling

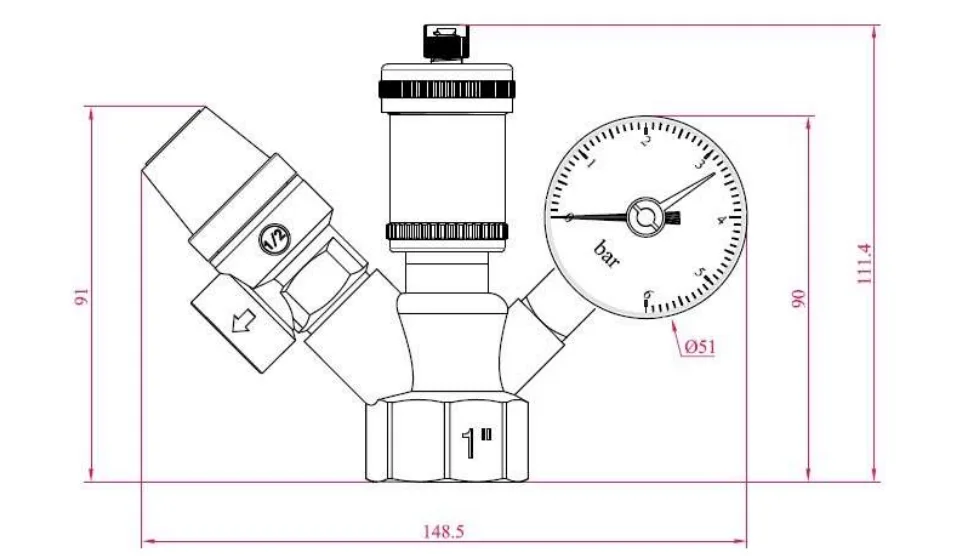

Productdimensie

Werkingsprincipe

De Ketelveiligheidsgroep 1 fungeert als automatische ‘waakhond’ voor uw verwarmingssysteem. Bij inbedrijfstelling begint de automatische ontluchter onmiddellijk met het verwijderen van opgesloten gassen om een ​​efficiënte circulatie te garanderen en corrosie te voorkomen.

Tijdens normaal bedrijf zorgt de manometer voor constante diagnostiek: lage waarden duiden op een lek of defect aan het expansievat, terwijl hoge waarden waarschuwen voor oververhitting of stoomontwikkeling. In een noodgeval, als de druk de limiet van 3 bar bereikt, treedt de veiligheidsklep onmiddellijk in werking, waardoor overtollige vloeistof wordt afgevoerd om een ​​catastrofale leiding- of ketelbreuk te voorkomen.

Installatie- en bedieningsinstructies

Locatie: Installeer de Ketelveiligheidsgroep 1 direct aan de uitlaat van de warmtegenerator of ketel.

Vrij pad: Zorg ervoor dat er geen afsluiters zijn geïnstalleerd op de leidingen tussen de Safety Group en de beschermde eenheid.

Oriëntatie: Monteer de unit zo dat de ontluchter en de veiligheidsklep perfect verticaal staan. Plaats de manometer zo dat deze goed zichtbaar is voor de operator.

Controle vóór installatie: Controleer vóór installatie of verwijdering of het pijpleidingsysteem volledig drukloos is.

Bedienings- en veiligheidsvereisten

Bedrijfslimieten: Bedien de Safety Group alleen binnen het gespecificeerde temperatuur- en drukbereik (max. 1,0 MPa / 10 bar) zoals vermeld in deze handleiding.

Preventief onderhoud: Om te voorkomen dat de spoel van de veiligheidsklep vastloopt, moet u de klep minimaal één keer per maand handmatig testen. Voer deze test uit door de klephendel met de klok mee te draaien totdat u een duidelijke klik hoort.

Veiligheidsmandaat: Gebruik de Safety Group nooit in systemen die de nominale maximale druk van 1,0 MPa overschrijden.
