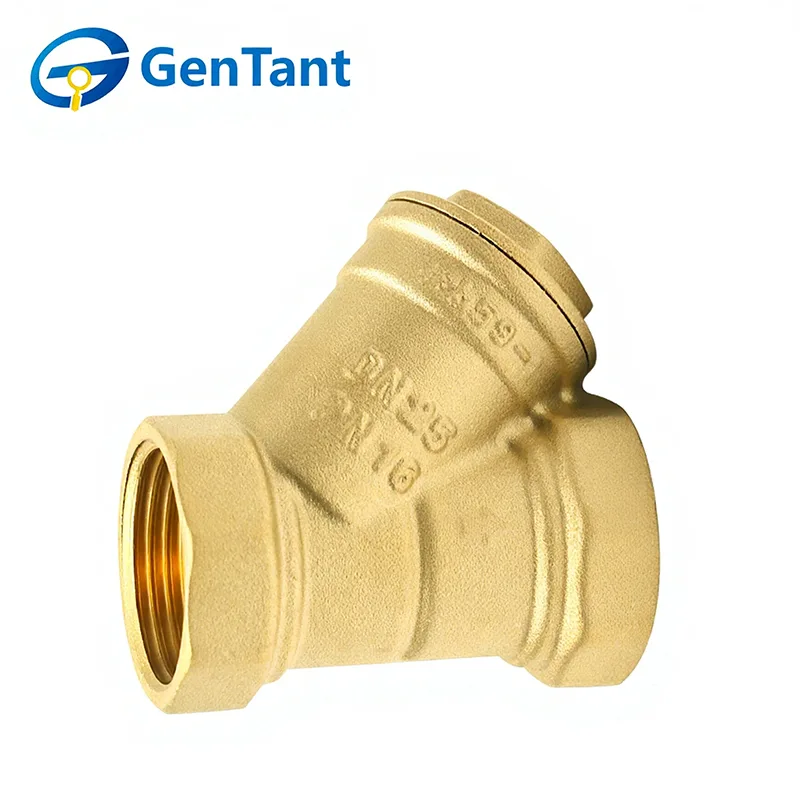

Y-type zeefklep

Als vertrouwde wereldwijde leverancier omvat ons portfolio veelzijdige Y-type zeefkleppen en mandzeven die voldoen aan strenge internationale normen. Koop betrouwbare filtratieoplossingen van GenTant en profiteer van concurrerende groothandelsprijzen, professionele OEM-productie en 100% in de fabriek geteste kwaliteit. We nodigen wereldwijde distributeurs en aannemers uit om bulkaankopen te initiëren en onze logistieke en technische ondersteuning van wereldklasse te ervaren. Beveilig de integriteit van uw leidingsysteem met de bewezen filtratietechnologie van GenTant.

Producteigenschap en toepassing

De Y-type zeefklep is een essentieel beschermingsonderdeel met een cilindrisch gaasscherm dat zich in een diagonale "Y"-aftakking bevindt. Dankzij dit ontwerp kan zand, aanslag en puin worden opgevangen met een minimale drukval. De primaire toepassing vindt plaats in commerciële HVAC- en huishoudelijke waterleidingen, waar het stroomopwaarts van dure apparatuur zoals pompen en meters wordt geïnstalleerd om verstopping te voorkomen. Door zijn compacte vorm is hij ideaal voor krappe ruimtes in mechanische ruimtes.

Productparameter

Technische specificatie

Nominale druk: 1,6 MPa

Werkmedium: water, olie, niet-corrosieve en niet-ontvlambare gassen

Bedrijfstemperatuur: -10°C ≤ T ≤ 120°C

Draad voldoet aan de ISO 228-norm

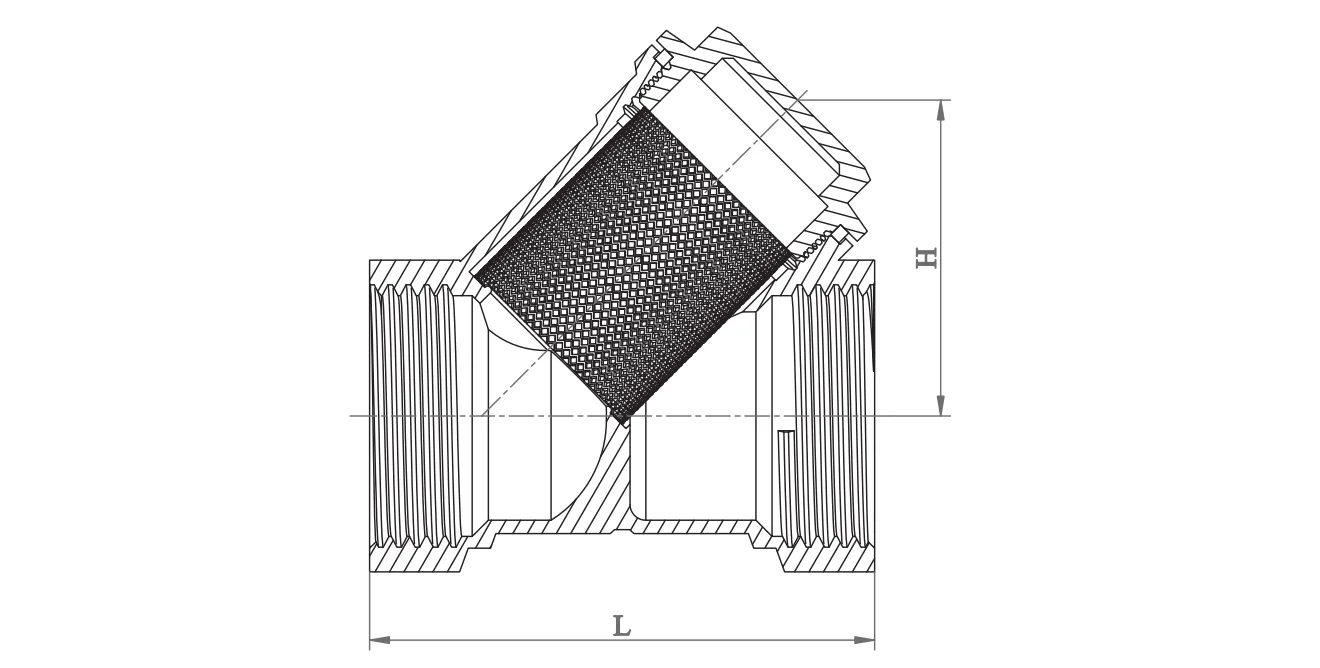

Productdimensie

Installatierichtlijnen

Systeemvoorbereiding: Zorg ervoor dat de pijpleiding vóór installatie wordt gespoeld van al het bouwafval. Verwijder de beschermkappen en controleer of het binnengaas goed op zijn plaats zit.

Directionele stroom: zeven zijn unidirectioneel. Zorg ervoor dat de pijl op het klephuis in de richting van de vloeistofstroom wijst. Bij een Y-type zeefklep moet de zeefbehuizing naar beneden wijzen, zodat de zwaartekracht kan helpen bij het verzamelen van vuil.

Correct gereedschap: Breng alleen een sleutel aan op het zeshoekige uiteinde dat zich het dichtst bij de buis bevindt waarop de schroefdraad moet worden aangebracht. Oefen geen torsie uit op het klephuis, omdat dit permanente vervorming kan veroorzaken.

Schroefdraadafdichting: Gebruik strikt PTFE-tape of afdichtmiddel op mannelijke pijpdraden. Zorg ervoor dat er geen overtollig afdichtmiddel in de klep terechtkomt, omdat dit het filtergaas kan verstoppen.

Afstand: Zorg ervoor dat er voldoende ruimte is onder de zeefdop, zodat de zeef tijdens toekomstig onderhoud kan worden verwijderd en gereinigd.

Gebruiksaanwijzing

Functie: Deze kleppen zijn uitsluitend ontworpen voor mechanische filtratie. Het zijn passieve componenten die stroomafwaartse apparatuur zoals pompen, meters en warmtewisselaars beschermen.

Eerste inbedrijfstelling: Nadat het systeem is gestart, controleert u de drukval over de zeef. Een aanzienlijke daling geeft aan dat het scherm aanvankelijk "opstart"-resten heeft verzameld en onmiddellijk moet worden gereinigd.

Druklimieten: Zorg ervoor dat de bedrijfsomstandigheden de aangegeven druk- en temperatuurwaarden niet overschrijden om defecten aan de behuizing te voorkomen.

Inspectie & Onderhoud

Regelmatige reiniging: Draai regelmatig de zeefdop los om het roestvrijstalen gaas te verwijderen en schoon te maken. De frequentie hangt af van de sedimentniveaus van de vloeistof.

Afdichtingsinspectie: Inspecteer de doppakking of O-ring telkens wanneer de zeef wordt geopend. Vervang als er tekenen van slijtage of afplatting zichtbaar zijn om lekkage te voorkomen.

Filteronderhoud: Reinig het gaas met een zachte borstel en water. Gebruik geen beschadigd of vervormd scherm, omdat omzeild vuil de stroomafwaartse componenten zal beschadigen.

Veiligheidsprotocol: Probeer nooit de zeefdop te openen terwijl het systeem onder druk staat. Isoleer de sectie en ontlast alle interne druk voordat u onderhoud uitvoert.

Afdichtingscompensatie: Als er een lek optreedt bij de dop, draai de dop dan lichtjes vast. Als de lekkage aanhoudt, vervang dan de pakking en draai hem niet te strak aan.
